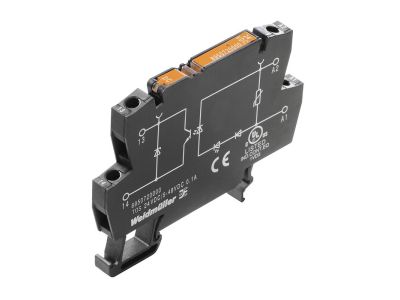

Transoptor TOS 5VDC/230VAC 0,1A | 8951100000 Weidmuller

Opis i Kluczowe Cechy

Transoptor oznaczony symbolem TOS (numer katalogowy 8951100000) służy do izolacji galwanicznej między niskonapięciowym obwodem sterującym a obwodem sieci 230 V AC. Urządzenie przystosowane jest do sygnału wejściowego 5 V DC i umożliwia przełączanie prądu do 0,1 A po stronie wyjściowej 230 V AC. Dzięki sprzężeniu optycznemu zapewnia bezpieczne oddzielenie obwodów, co jest szczególnie istotne w układach automatyki.

• Napięcie wejściowe 5 V DC: Umożliwia bezpośrednie sterowanie z układów logicznych (PLC, mikrokontrolery) bez konieczności stosowania dodatkowych konwerterów.
• Napięcie wyjściowe 230 V AC: Przystosowane do standardowych obwodów sieciowych, pozwala na kontrolę odbiorników małej mocy.
• Prąd znamionowy 0,1 A: Bezpieczna praca przy odbiornikach o niewielkim poborze prądu, np. sygnalizatory, przekaźniki pomocnicze.
• Izolacja galwaniczna: Oddziela obwód sterowania (5 V DC) od obwodu sieciowego (230 V AC), zwiększając bezpieczeństwo i chroniąc układy niskonapięciowe przed przepięciami.
• Technologia bezstykowa (optoizolacja): Brak mechanicznych styków eliminuje zużycie i iskrzenie, co wydłuża żywotność urządzenia.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja jest zgodna z ogólnie przyjętymi standardami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przed montażem należy zapoznać się z dokumentacją producenta.

Zastosowanie

Transoptor TOS znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna między sygnałami niskiego napięcia a obwodami 230 V AC. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Separacja galwaniczna wyjść sterowników PLC od obwodów wykonawczych 230 V AC.
• Sterowanie sygnalizatorami świetlnymi, przekaźnikami pomocniczymi lub małymi cewkami styczników o prądzie do 0,1 A.
• Współpraca z interfejsami cyfrowymi (np. Arduino, Raspberry Pi) przy bezpiecznym załączaniu odbiorników sieciowych.
• W systemach automatyki budynkowej do odizolowania obwodów sterowania (czujniki, przyciski) od obwodów zasilania urządzeń.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przewody przyłączaj zgodnie z oznaczeniami na obudowie, a przekrój przewodów dobierz do prądu 0,1 A. W przypadku montażu w rozdzielnicy należy zapewnić odpowiednią wentylację i przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków (jeśli podano w dokumentacji).

FAQ

• Czy transoptor wymaga podświetlenia (np. LED) do działania? Nie. Transoptor działa na zasadzie sprzężenia optycznego – wewnętrzna dioda LED sterowana jest napięciem 5 V DC, nie wymaga dodatkowego podświetlenia zewnętrznego.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podał konkretnego stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicach typowo przyjmuje się IP20 – oznacza to ochronę przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm, brak ochrony przed wilgocią. W warunkach przemysłowych może być konieczna zabudowa w szczelnej obudowie.
• Czy transoptor ma mechaniczne styki? Nie. Jest to urządzenie bezstykowe – wykorzystuje izolację optyczną (optoizolator). Brak ruchomych części eliminuje zużycie mechaniczne i iskrzenie, co zapewnia długą i niezawodną pracę.
