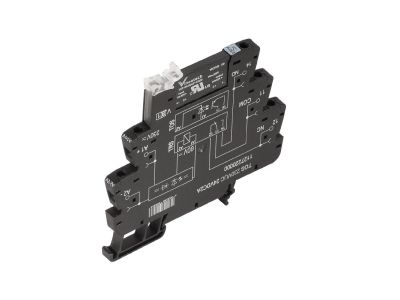

Transoptor TOS 24VUC 48VDC0,1A | 1126950000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOS o symbolu 1126950000 to urządzenie do separacji galwanicznej obwodów sterowania. Przeznaczony do współpracy z napięciem sterowania 24 V UC (AC/DC) oraz wyjściem 48 V DC o prądzie 0,1 A. Zapewnia bezpieczne przekazywanie sygnałów między układami o różnych potencjałach, minimalizując ryzyko zakłóceń i uszkodzeń.

• Napięcie sterowania 24 V UC: Umożliwia pracę zarówno z napięciem stałym, jak i przemiennym, co zwiększa uniwersalność zastosowania w różnych instalacjach.
• Napięcie wyjściowe 48 V DC: Dopasowane do typowych napięć sterujących w automatyce i przekaźnikach, ułatwia integrację z istniejącymi systemami.
• Prąd wyjściowy 0,1 A: Wystarczający do niezawodnego wysterowania wejść sterowników PLC, cewek styczników lub sygnalizatorów LED.
• Separacja galwaniczna: Zapobiega przepływowi prądów wyrównawczych i chroni układy sterowania przed przepięciami oraz zakłóceniami pochodzącymi z obwodów wykonawczych.
• Kompaktowa obudowa modułowa: Ułatwia montaż na szynie DIN TH35 w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce w szafie.

Zgodność z Normami

Transoptor został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz dyrektywami Unii Europejskiej. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Standardowy stopień ochrony IP20 dla aparatury montowanej w rozdzielnicach zapewnia bezpieczną eksploatację w suchych pomieszczeniach.

Zastosowanie

Transoptor TOS sprawdza się wszędzie tam, gdzie konieczna jest izolacja galwaniczna między obwodami sterowania a obwodami wykonawczymi. Dzięki uniwersalnemu napięciu sterowania i wyjściu DC może być stosowany w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Separacja sygnałów w układach PLC – ochrona wejść sterownika przed zakłóceniami z obwodów styczników lub przekaźników.
• Przekazywanie impulsów do cewek styczników w obwodach o różnych napięciach roboczych – np. sterowanie 24 V DC z układu 230 V AC.
• Sygnalizacja stanów w szafach sterowniczych – podświetlanie diod LED lub odbieranie sygnałów z czujników.
• Automatyka budynkowa – izolacja układów BMS od instalacji siłowej przy sterowaniu wentylacją, ogrzewaniem czy oświetleniem.

Wskazówki Montażowe

Montaż i podłączenie transoptora powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montuje się na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu 0,1 A (zalecany min. 0,5 mm² dla wygody podłączenia). Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta (jeśli nie podano – dokręcać z wyczuciem, nie przekraczając siły 0,5 Nm dla typowych zacisków śrubowych).

FAQ

• Czy transoptor ma podświetlenie? Transoptor TOS nie jest wyposażony w diodę sygnalizacyjną LED. Stan pracy można sprawdzić mierząc napięcie na wyjściu.
• Jaki jest stopień ochrony obudowy? Standardowo aparatura modułowa do montażu w rozdzielnicach posiada stopień ochrony IP20 – chroni przed dotykiem palcem i ciałami stałymi >12,5 mm. Nie jest odporna na wilgoć ani kurz – należy instalować w suchym pomieszczeniu.
• Czy wyjście transoptora jest stykiem mechanicznym? Nie – wyjście jest półprzewodnikowe (tranzystorowe) dla napięcia stałego 48 V DC. Przeznaczone do obciążeń do 0,1 A, np. cewek przekaźników, wejść PLC lub diod LED.
