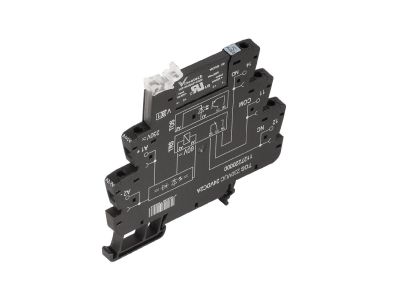

Transoptor TOS 24VUC 230VAC1A | 1127420000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOS o symbolu 1127420000 to urządzenie przeznaczone do izolacji galwanicznej oraz przełączania obwodów prądu przemiennego. Dzięki napięciu sterującemu 24 V (AC/DC) i wyjściu 230 V AC o prądzie 1 A umożliwia bezpieczne oddzielenie obwodów sterowania od obwodów zasilania. Moduł ten znajduje zastosowanie w automatyce budynkowej i przemysłowej, gdzie sygnał niskonapięciowy ma sterować pracą urządzeń 230 V.

• Napięcie sterujące 24 V (AC/DC): uniwersalne zasilanie z obwodów sterowania niskiego napięcia – kompatybilne zarówno z sygnałami AC, jak i DC, co upraszcza instalację.
• Napięcie wyjściowe 230 V AC / prąd 1 A: możliwość bezpośredniego załączania odbiorników oświetleniowych, silników małej mocy lub cewek styczników bez dodatkowego przekaźnika.
• Izolacja galwaniczna: zwiększa bezpieczeństwo użytkownika i chroni układy sterujące przed przepięciami oraz zakłóceniami ze strony obwodów mocy.
• Sygnał sterujący doprowadzany na wejście transoptora: eliminuje konieczność stosowania oddzielnych modułów separujących – oszczędność miejsca w rozdzielnicy.
• Wyjście półprzewodnikowe (tyrystor/triak): cicha praca, brak zużywających się styków, długa żywotność w porównaniu z przekaźnikami mechanicznymi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z normami IEC/EN dotyczącymi aparatury rozdzielczej i sterowniczej. Dokładne numery norm są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Transoptor TOS doskonale sprawdza się wszędzie tam, gdzie sygnał 24 V (np. z PLC, czujników, przycisków) ma sterować obciążeniem 230 V przy jednoczesnej izolacji galwanicznej. Typowe scenariusze zastosowania:

• Sterowanie oświetleniem 230 V AC za pomocą sygnałów z systemu BMS lub sterownika PLC 24 V.
• Załączanie cewek styczników i przekaźników w szafach sterowniczych bez przenoszenia zakłóceń.
• Sygnalizacja akustyczna/optyczna (buzzer, lampka) 230 V sterowana niskim napięciem.
• Separacja obwodów sterowania w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie transoptora mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie montażowej (zalecana szyna TH35 zgodnie z DIN EN 60715). Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (min. 0,75 mm² dla sygnałów sterujących, min. 1,5 mm² dla wyjścia 1 A). Moment dokręcania zacisków – zgodnie z danymi na obudowie lub w karcie katalogowej producenta. Nie przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Jakie napięcie sterujące podaje się na wejście transoptora? Napięcie sterujące wynosi 24 V i może być zarówno prądu przemiennego (AC), jak i stałego (DC). Wejście jest przystosowane do pracy uniwersalnej – nie trzeba martwić się o polaryzację przy DC.
• Czy transoptor ma wbudowane podświetlenie lub diodę sygnalizacyjną? W dostępnych danych nie ma informacji o wbudowanych wskaźnikach. Stan załączenia można sprawdzić poprzez pomiar napięcia na wyjściu lub za pomocą zewnętrznej diody sygnalizacyjnej.
• Jaki jest stopień ochrony obudowy? Dane katalogowe nie precyzują stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy (typowy stopień ochrony dla takich modułów to IP20). Należy chronić je przed wilgocią i zabrudzeniami zgodnie z warunkami eksploatacji rozdzielnicy.
