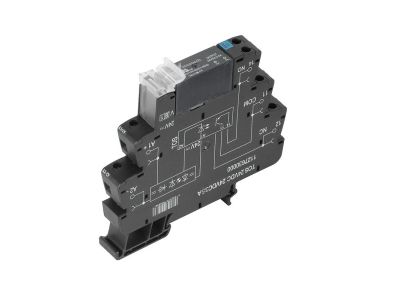

Transoptor TOS 24VDC 24VDC3,5A | 1127630000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOS (symbol 1127630000) to urządzenie służące do separacji galwanicznej obwodów sterowania. Zasilany napięciem 24 VDC, umożliwia przełączanie obciążeń do 3,5 A przy napięciu wyjściowym 24 VDC. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych, zapewnia niezawodną izolację między wejściem a wyjściem, co podnosi bezpieczeństwo instalacji.

• Napięcie wejściowe 24 VDC: Kompatybilny z typowymi układami automatyki i sterowania w standardzie niskonapięciowym.
• Napięcie wyjściowe 24 VDC, prąd 3,5 A: Umożliwia bezpośrednie sterowanie odbiornikami DC, takimi jak przekaźniki, siłowniki czy sygnalizatory, bez konieczności stosowania dodatkowych wzmacniaczy.
• Separacja galwaniczna (optoizolacja): Chroni układ sterowania przed przepięciami i zakłóceniami po stronie obciążenia, co zwiększa niezawodność i bezpieczeństwo.
• Kompaktowa obudowa modułowa: Łatwy montaż na szynie TH35 (DIN) – standardowy format aparatury rozdzielnicowej.
• Przeznaczony do pracy ciągłej: Wytrzymała konstrukcja bez elementów ruchomych (półprzewodnikowa) zapewnia długą żywotność i bezawaryjne działanie.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zastosowana technologia optoizolacji realizuje wymogi bezpiecznej separacji elektrycznej zgodnie z ogólnie przyjętymi standardami branżowymi. Aby uzyskać szczegółowe informacje o konkretnych normach, należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Transoptor TOS znajduje szerokie zastosowanie w układach automatyki budynkowej i przemysłowej, wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna pomiędzy obwodami sterowania a wykonawczymi.

• Separacja sygnałów sterujących od obwodów zasilania w szafach PLC oraz sterownikach.
• Podawanie impulsów do styczników, przekaźników i siłowników DC z izolacją od układów niskonapięciowych.
• Ochrona wejść cyfrowych sterowników przed przepięciami w instalacjach przemysłowych.
• Przełączanie niewielkich odbiorników DC (np. sygnalizatorów, zaworów) przy zachowaniu pełnej izolacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie transoptora mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (min. 1,5 mm² dla obwodów do 3,5 A). Momenty dokręcania zacisków oraz zalecany moment dokręcania należy sprawdzić w dokumentacji technicznej konkretnego egzemplarza.

FAQ

• Czy transoptor posiada podświetlenie lub diodę LED sygnalizującą stan? Z dostępnych danych nie wynika, aby urządzenie było wyposażone we wbudowaną diodę LED sygnalizacyjną. W razie potrzeby wizualnej kontroli zaleca się podłączenie zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony transoptora? Standardowa aparatura modułowa montowana w rozdzielnicy posiada zazwyczaj stopień ochrony IP20 od strony czołowej – szczegółowe dane należy sprawdzić w dokumentacji konkretnego modelu.
• Czy transoptor może działać przy zasilaniu impulsowym (sygnał prostokątny)? Tak, urządzenie przeznaczone jest do przełączania sygnałów stałonapięciowych (DC). Przy zasilaniu impulsowym należy upewnić się, że częstotliwość i kształt sygnału mieszczą się w zakresie roboczym elementu optoizolacyjnego – zaleca się konsultację z producentem.
