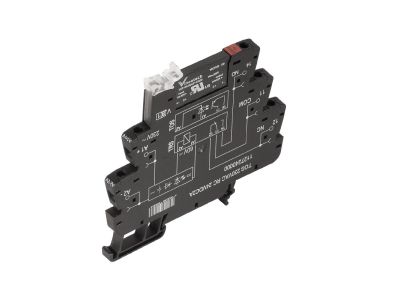

Transoptor TOS 120VAC RC 24VDC2A | 1127230000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOS (symbol 1127230000) to przekaźnik półprzewodnikowy z separacją optyczną, przeznaczony do montażu na szynie DIN. Napięcie sterujące wynosi 120V AC, a strona wyjściowa oferuje napięcie 24V DC przy prądzie 2A. Wbudowany obwód RC tłumi przepięcia przy obciążeniach indukcyjnych, co zwiększa trwałość elementów sterowanych.

• Napięcie sterujące (wejście): 120V AC – pozwala na bezpośrednie podłączenie do obwodów oświetleniowych lub sterowników napięcia przemiennego, bez konieczności stosowania dodatkowych zasilaczy.
• Napięcie/prąd wyjścia: 24V DC / 2A – umożliwia pewne przełączanie odbiorników w instalacjach niskonapięciowych DC, np. cewek styczników, zaworów elektromagnetycznych lub przekaźników.
• Wbudowany obwód RC: tłumi przepięcia łączeniowe przy odbiornikach indukcyjnych, co wydłuża żywotność transoptora i zabezpiecza podłączone urządzenia.
• Separacja galwaniczna: izolacja optyczna między obwodami sterowania a wyjściem zapewnia bezpieczną pracę w systemach automatyki – brak sprzężenia galwanicznego chroni przed zakłóceniami i różnicami potencjałów.
• Montaż na szynie DIN TH35: kompaktowa obudowa przystosowana do szybkiego mocowania w rozdzielnicach modułowych, co przyspiesza instalację.

Zgodność z Normami

Transoptor TOS jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z wymogami dyrektywy LVD i EMC.

Zastosowanie

Dzięki parametryzacji 120V AC / 24V DC 2A transoptor sprawdza się w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest separacja galwaniczna obwodów sterowania i mocy.

• Sterowanie cewkami styczników i przekaźników w obwodach automatyki maszyn.
• Interfejs między sterownikami PLC a obwodami 24V DC (np. zawory proporcjonalne, siłowniki).
• Separacja sygnałów w systemach alarmowych, sygnalizacji i monitoringu.
• Łączenie obwodów sterowania 120V AC z odbiornikami niskonapięciowymi DC w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie transoptora TOS powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu 2A (np. 0,5–1,5 mm²). Nie przekraczać podanych wartości napięcia i prądu. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie.

FAQ

• Czy transoptor TOS wymaga podświetlenia lub wskaźnika LED? Zgodnie z danymi katalogowymi urządzenie nie posiada wbudowanego podświetlenia – stan pracy można monitorować jedynie poprzez mierzenie napięcia na wyjściu.
• Jaki jest stopień ochrony transoptora? Jako aparat modułowy do montażu w rozdzielnicy, standardowo przyjmuje się ochronę IP20. Dokładna wartość powinna być sprawdzona w dokumentacji technicznej producenta.
• Czy transoptor może być sterowany napięciem stałym (DC) na wejściu? Nie – wejście jest przystosowane wyłącznie do napięcia przemiennego 120V AC. Podanie napięcia DC może uszkodzić układ.
