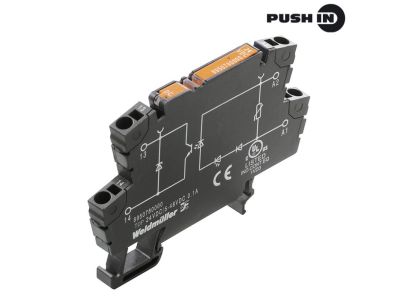

Transoptor TOP 120VAC/48VDC 0.5A RC | 1188830000 Weidmuller

Opis i Kluczowe Cechy

Transoptor o symbolu 1188830000 to urządzenie służące do galwanicznej izolacji między obwodem sterującym 120 V AC a obwodem wyjściowym 48 V DC. Przeznaczony do przełączania obciążeń prądem stałym do 0,5 A, zapewnia bezpieczne i niezawodne sterowanie w układach automatyki. Kompaktowa obudowa modułowa ułatwia montaż w rozdzielnicach na szynie DIN (szerokość modułu nie została podana w danych producenta).

• Napięcie sterowania 120 V AC: umożliwia bezpośrednie podłączenie do typowych obwodów zasilania przemysłowego bez konieczności stosowania dodatkowych przetwornic.
• Napięcie wyjściowe 48 V DC / prąd 0,5 A: odpowiednie do sterowania przekaźnikami, stycznikami, wejściami PLC oraz sygnalizacją LED zasilaną napięciem stałym.
• Izolacja galwaniczna: oddziela obwód sterowania AC od obwodu wykonawczego DC, co zwiększa bezpieczeństwo instalacji i chroni sterowniki przed przepięciami.
• Wbudowany obwód RC (snubber): tłumi przepięcia łączeniowe i wydłuża żywotność urządzenia w aplikacjach z obciążeniem indukcyjnym (dane z nazwy – RC).
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicy, zgodny z typową aparaturą modułową.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC) zapewnia niezawodną pracę w środowiskach przemysłowych i komercyjnych.

Zastosowanie

Transoptor TOP znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne oddzielenie sygnałów sterujących AC od obwodów wykonawczych DC. Idealnie sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Sterowanie przekaźnikami i stycznikami prądu stałego w szafach sterowniczych.
• Izolacja galwaniczna między sterownikami PLC a obwodami zasilania 120 V AC.
• Sygnalizacja stanów (diody LED, wyświetlacze) w panelach operatorskich zasilanych 48 V DC.
• Pośredniczenie między czujnikami AC a wejściami sterowników DC w instalacjach budynkowych.

Wskazówki Montażowe

Montaż transoptora powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążenia prądowego (maks. 0,5 A DC). Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnych wartości napięcia i prądu.

FAQ

• Czy transoptor posiada podświetlenie sygnalizujące stan? W dostępnych danych producenta nie podano informacji o podświetleniu. Urządzenie nie posiada zewnętrznego wskaźnika LED.
• Jaki jest stopień ochrony transoptora? Producent nie określił stopnia ochrony IP. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem).
• Czy transoptor wymaga oddzielnego zasilania obwodu sterowania? Nie – napięcie sterowania 120 V AC jest podawane bezpośrednio na wejście. Urządzenie nie wymaga dodatkowego źródła zasilania.
