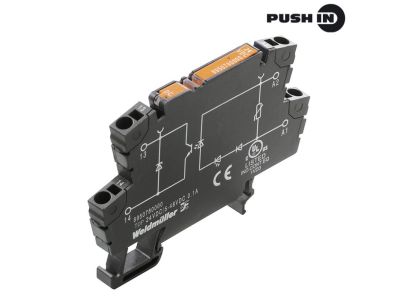

Transoptor TOP 120VAC/48VDC 0,5A | 8951080000 Weidmuller

Opis i Kluczowe Cechy

Transoptor o symbolu 8951080000 zapewnia izolację galwaniczną między obwodem sterowania 120 V AC a obwodem wyjściowym 48 V DC. Prąd obciążenia 0,5 A pozwala na bezpieczne sterowanie małymi odbiornikami, takimi jak przekaźniki, lampki sygnalizacyjne lub wejścia układów PLC.

• Napięcie wejściowe 120 V AC: Umożliwia bezpośrednie podłączenie do typowych linii zasilających w instalacjach prądu przemiennego, eliminując potrzebę dodatkowego zasilacza.
• Napięcie wyjściowe 48 V DC: Zapewnia bezpieczne niskie napięcie do zasilania układów sterowania i sygnalizacji w systemach automatyki.
• Prąd obciążenia 0,5 A: Wystarczający do przełączania małych przekaźników, diod LED lub wejść cyfrowych sterowników PLC bez ryzyka przeciążenia.
• Izolacja galwaniczna: Separuje obwody AC i DC, zwiększając bezpieczeństwo instalacji i chroniąc wrażliwe elementy elektroniczne przed przepięciami i zakłóceniami.
• Kompaktowa konstrukcja modułowa: Przystosowana do montażu w szafach sterowniczych i rozdzielnicach, oszczędza miejsce na szynie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zastosowano standard DIN w zakresie budowy modułowej i bezpieczeństwa elektrycznego.

Zastosowanie

Transoptor TOP 120VAC/48VDC 0,5A znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna między obwodami sterowania a obwodami wykonawczymi, szczególnie w instalacjach przemysłowych i budynkowych.

• Sterowanie przekaźnikami i stycznikami z obwodów niskonapięciowych DC za pomocą sygnałów 120 V AC.
• Sygnalizacja stanów pracy (lampki, LED) w układach automatyki budynkowej i maszynowej.
• Separacja wejść/wyjść sterowników PLC od obwodów zasilających o wyższym napięciu.
• Integracja instalacji oświetleniowej 230 V AC z systemami sterowania 24-48 V DC.

Wskazówki Montażowe

Montaż transoptora może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obowiązującymi normami dla prądu 0,5 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – zalecany moment 0,5 Nm (lub wartość podana na obudowie).

FAQ

• Jakie napięcie sterujące należy podać na wejście transoptora? Wejście przystosowane jest do napięcia przemiennego 120 V AC (np. z linii oświetleniowej lub gniazda sterowniczego).
• Jaki maksymalny prąd może płynąć przez wyjście 48 V DC? Maksymalny prąd obciążenia wyjścia wynosi 0,5 A. Należy go uwzględnić przy doborze odbiorników.
• Czy transoptor wymaga dodatkowego zasilania zewnętrznego? Nie – napięcie wejściowe 120 V AC jest jednocześnie napięciem zasilającym układy wewnętrzne transoptora. Wyjście 48 V DC jest generowane z tego sygnału.
