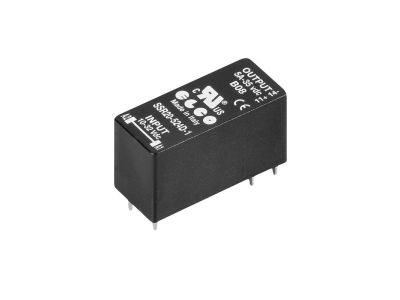

Transoptor SSR 10-32VDC/0-35VDC 5A | 1421450000 Weidmuller

Opis i Kluczowe Cechy

Transoptor SSR o symbolu 1421450000 to półprzewodnikowy przekaźnik (Solid State Relay) z izolacją galwaniczną, przeznaczony do bezkontaktowego przełączania obwodów prądu stałego. Dzięki prądowi wyjścia 5A i szerokiemu zakresowi napięcia sterowania (10-32 VDC) umożliwia niezawodne sterowanie odbiornikami DC bez zużycia mechanicznego styków.

• Prąd wyjścia 5 A: Pozwala na bezpieczne przełączanie odbiorników o umiarkowanym poborze prądu, takich jak siłowniki, zawory czy małe silniki DC.
• Napięcie sterowania 10-32 VDC: Kompatybilny z typowymi sygnałami z PLC, sterowników przemysłowych i przekaźników, co ułatwia integrację w systemach automatyki.
• Napięcie wyjścia 0-35 VDC: Obsługuje szeroki zakres napięć zasilania odbiorników bez konieczności stosowania dodatkowych konwerterów.
• Bezkontaktowe przełączanie (SSR): Eliminuje iskrzenie i mechaniczne zużycie styków – idealne do zastosowań o dużej częstotliwości łączeń.
• Izolacja galwaniczna (transoptor): Zapewnia separację elektryczną między obwodem sterującym a wyjściowym, zwiększając bezpieczeństwo i odporność na zakłócenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi wymaganiami dyrektyw europejskich dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE potwierdzające zgodność z normami Unii Europejskiej.

Zastosowanie

Transoptor SSR znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezawaryjne przełączanie obwodów DC z pełną izolacją galwaniczną. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami DC (siłowniki, elektrozawory, małe silniki) w systemach automatyki.
• Generowanie impulsów sterujących dla większych styczników lub przekaźników w szafach sterowniczych.
• Interfejs wyjściowy dla sterowników PLC – izolowane przełączanie sygnałów DC.
• Zastosowania wymagające dużej trwałości łączeń, np. w systemach oświetlenia awaryjnego lub ogrzewania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowania i wyjściowym. Przekrój przewodów należy dobrać do prądu wyjściowego 5 A zgodnie z obowiązującymi normami. Podczas podłączania należy przestrzegać oznaczeń zacisków i zaleceń zawartych w dokumentacji technicznej produktu. W przypadku montażu na szynie DIN TH35 należy upewnić się, że moduł jest prawidłowo zatrzaśnięty.

FAQ

• Jaki jest zakres napięcia sterowania transoptora SSR? Zakres napięcia sterowania wynosi 10-32 VDC, co umożliwia współpracę z typowymi sygnałami 24 VDC z PLC i sterowników.
• Czy ten SSR może przełączać prąd przemienny (AC)? Nie, urządzenie jest przeznaczone wyłącznie do pracy w obwodach prądu stałego (DC). Napięcie wyjściowe może wynosić od 0 do 35 VDC.
• Jaki jest maksymalny prąd wyjścia? Maksymalny prąd wyjścia wynosi 5 A. Należy pamiętać o odpowiednim doborze obciążenia i warunków termicznych – przy dużych obciążeniach zalecane jest sprawdzenie potrzeby chłodzenia.
