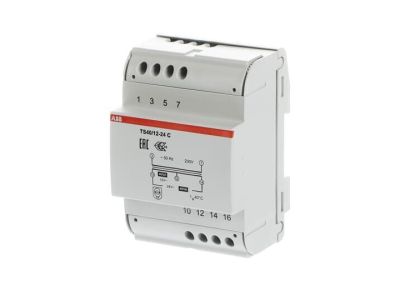

Transformator z bezpieczną izolacją 230VAC/12-24VAC 40VA, pro M compact, TS40/12-24C | 2CSM401043R0811 ABB

Alternatywny kod produktu: 2CSM401043R0811

Opis i Kluczowe Cechy

Transformator z bezpieczną izolacją TS40/12-24C (symbol 2CSM401043R0811) o mocy 40VA to kompaktowe urządzenie przeznaczone do zasilania obwodów o niskim napięciu bezpieczeństwa SELV. Przeznaczony do pracy w instalacjach, gdzie wymagane jest napięcie 12V lub 24V AC (z możliwością regulacji), zapewniając bezpieczne zasilanie dla urządzeń w łazienkach, prysznicach, systemach oświetlenia, fontann oraz urządzeń elektromedycznych. Wysoka izolacja galwaniczna między stroną pierwotną (230V AC) a wtórną (12-24V AC) gwarantuje bezpieczeństwo użytkowników.

• Moc 40VA: Wystarczająca do zasilania kilku odbiorników SELV jednocześnie, np. niskonapięciowych halogenów, wentylatorów łazienkowych czy czujników.
• Napięcie wtórne 12-24V AC: Elastyczność w doborze napięcia wyjściowego – możliwość zasilania różnych urządzeń przy zachowaniu wymogów bezpieczeństwa.
• Bezpieczna izolacja (SELV): Zapewnia ochronę przeciwporażeniową w środowiskach o wysokim ryzyku (łazienki, baseny, place budowy).
• Kompaktowa obudowa pro M: Umożliwia montaż w szafach sterowniczych, rozdzielnicach lub bezpośrednio na szynie DIN, oszczędzając miejsce w instalacji.
• Wytrzymała konstrukcja: Przeznaczony do pracy ciągłej w warunkach przemysłowych i budowlanych, z odpornością na wibracje i zmiany temperatury.

Zgodność z Normami

Transformator TS40/12-24C spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa urządzeń elektrycznych niskonapięciowych (LVD). Posiada certyfikację zgodności z normami EN 61558-2-6 (dot. transformatorów bezpieczeństwa) oraz EN 60742. Oznakowanie CE potwierdza zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Transformator TS40/12-24C znajduje zastosowanie w instalacjach, gdzie wymagane jest bezpieczne niskie napięcie zasilania urządzeń wrażliwych lub eksploatowanych w środowiskach mokrych.

• Zasilanie obwodów SELV w łazienkach, prysznicach i saunach – zgodnie z normami dotyczącymi instalacji w suchych i wilgotnych pomieszczeniach.
• Oświetlenie niskonapięciowe (np. halogeny 12V, taśmy LED 24V) w pomieszczeniach mieszkalnych, handlowych i biurowych.
• Urządzenia elektromedyczne (np. sprzęt rehabilitacyjny, aparaty medyczne) wymagające zasilania izolowanego galwanicznie.
• Systemy nawadniania i fontanny – zasilanie pomp niskonapięciowych w ogrodach i parkach.
• Czujniki, moduły sterowania i automatyka budynkowa – gdzie konieczne jest separowane napięcie zasilania.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w suchych, dobrze wentylowanych pomieszczeniach, z dala od źródeł ciepła. Transformator należy umieszczać na szynie DIN (w przypadku obudowy pro M) lub w odpowiedniej obudowie ochronnej, z zachowaniem minimalnych odstępów montażowych. Połączenia elektryczne wykonywać przewodami o przekroju dostosowanym do obciążenia (zgodnie z dokumentacją techniczną). Przed uruchomieniem należy sprawdzić poprawność podłączeń i uziemienia. Transformator nie jest przeznaczony do pracy w środowiskach o wysokiej wilgotności względnej powyżej 80%.

FAQ

• Czy transformator TS40/12-24C nadaje się do zasilania obwodów 24V DC? Nie – urządzenie dostarcza jedynie napięcie przemienne AC (12V lub 24V). Do zasilania napięciem stałym DC należy zastosować odpowiedni prostownik lub zasilacz impulsowy.
• Jaki jest maksymalny pobór prądu po stronie pierwotnej? Maksymalny prąd wejściowy zależy od napięcia wtórnego i obciążenia. Dokładne wartości znajdują się w dokumentacji technicznej transformatora (dostępnej na stronie producenta).
• Czy transformator może być stosowany w instalacjach przeciwpożarowych? Transformator spełnia wymogi bezpieczeństwa elektrycznego, jednak nie jest certyfikowany specjalnie pod kątem stosowania w systemach przeciwpożarowych. W takich przypadkach należy stosować urządzenia o odpowiednich certyfikatach.
