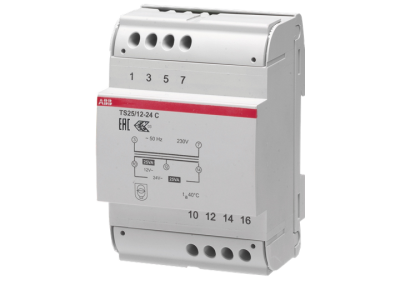

Transformator z bezpieczną izolacją 230VAC/12-24VAC 25VA, pro M compact, TS25/12-24C | 2CSM251043R0811 ABB

Alternatywny kod produktu: 2CSM251043R0811

Opis i Kluczowe Cechy

Transformator z bezpieczną izolacją TS25/12-24C (symbol 2CSM251043R0811) to kompaktowe urządzenie o mocy 25VA, dedykowane do stałego zasilania obwodów SELV (Very Low Safety Voltage) napięciem 12VAC lub 24VAC. Przeznaczony do stosowania w instalacjach wymagających separacji galwanicznej od sieci zasilającej 230VAC, zapewniając bezpieczeństwo dla osób i urządzeń. Wyposażony w obudowę typu PRO M compact, charakteryzuje się niskim poziomem strat i wysoką niezawodnością.

• Bezpieczna izolacja galwaniczna: Separacja obwodów niskonapięciowych od sieci 230VAC minimalizuje ryzyko porażenia prądem i uszkodzenia wrażliwej elektroniki.
• Napięcie wyjściowe 12VAC lub 24VAC: Uniwersalność zastosowania – możliwość wyboru napięcia wyjściowego w zależności od wymagań zasilanych urządzeń.
• Moc 25VA: Wystarczająca do zasilania liczników, czujników, oświetlenia LED 12V/24V, urządzeń elektromedycznych lub systemów fontannowych.
• Obudowa PRO M compact: Kompaktowe wymiary ułatwiające montaż w szafach sterowniczych, skrzynkach rozdzielczych lub obudowach aparatury modułowej.
• Zastosowanie w strefach mokrych (SELV): Spełnia wymogi dla instalacji w łazienkach, prysznicach i innych wilgotnych środowiskach, gdzie wymagane jest bardzo niskie napięcie bezpieczeństwa.

Zgodność z Normami

Transformator TS25/12-24C spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i separacji galwanicznej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada deklarację zgodności CE. Dopuszczony do stosowania w instalacjach SELV zgodnie z normami PN-EN 61558-2-6.

Zastosowanie

Transformator TS25/12-24C znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i stabilne zasilanie obwodów niskonapięciowych 12VAC/24VAC odseparowanych galwanicznie od sieci 230VAC.

• Zasilanie obwodów SELV w łazienkach, prysznicach i innych wilgotnych pomieszczeniach – bezpieczeństwo użytkowników ma priorytet.
• Stałe zasilanie liczników, czujników i urządzeń pomiarowych w systemach automatyki budynkowej.
• Oświetlenie niskonapięciowe (np. lampy LED 12V/24V) w miejscach publicznych, ogrodach lub fontannach.
• Zasilanie urządzeń elektromedycznych w gabinetach lekarskich, szpitalach lub laboratoriach.
• Systemy sygnalizacji, sterowania i monitoringu wymagające separacji galwanicznej.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła. Przed podłączeniem należy upewnić się, że napięcie zasilające 230VAC jest zgodne z danymi technicznymi, a obwód wyjściowy 12VAC/24VAC jest odpowiednio dobrany do zasilanych odbiorników. Połączenia wykonać zgodnie z instrukcją producenta, stosując przewody o odpowiednim przekroju. Po wykonaniu montażu należy przeprowadzić testy funkcjonalne i pomiary izolacji.

FAQ

• Czy transformator można stosować w instalacjach outdoor (na zewnątrz)? Transformator TS25/12-24C nie posiada oznaczenia stopnia ochrony IP wyższej niż podstawowa (IP20). Zaleca się stosowanie w suchych i zadaszonych pomieszczeniach. Do zastosowań zewnętrznych należy zapewnić dodatkową ochronę przed wpływami atmosferycznymi.
• Jaki jest zakres napięcia wejściowego? Napięcie wejściowe wynosi 230VAC ±10%, co oznacza, że transformator może pracować w sieciach o napięciu od 207VAC do 253VAC.
• Czy transformator posiada zabezpieczenie termiczne? W dostępnych danych nie określono wyposażenia w zabezpieczenia termiczne. Zaleca się stosowanie dodatkowych zabezpieczeń w obwodzie zasilającym, np. bezpieczników topikowych o odpowiednim prądzie.
