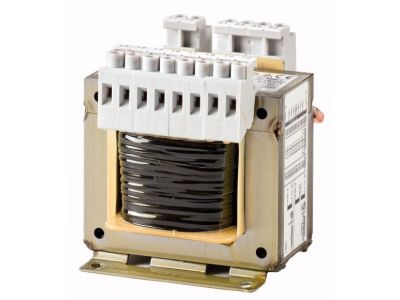

Transformator uniwersalny UTI 1000VA, UTI1,0-115 nN seria UTI | 206929 Eaton

Alternatywny kod produktu: UTI1,0-115

Opis i Kluczowe Cechy

Transformator uniwersalny serii UTI o symbolu 206929 (UTI1,0-115 nN) to jednofazowe urządzenie wielouzwojeniowe o mocy znamionowej 1 kVA, przeznaczone do zasilania obwodów sterowania, separacji galwanicznej oraz jako transformator bezpieczeństwa. Dzięki szerokiemu zakresowi napięć wejściowych 208–600 V AC oraz podwójnemu uzwojeniu wyjściowemu 2 x 115 V zapewnia dużą elastyczność w instalacjach przemysłowych i budynkowych. Wykonany w stopniu ochrony IP00, co wymaga zabudowy w odpowiedniej obudowie.

• Moc znamionowa 1 kVA (1000 VA): wystarczająca do zasilania układów sterowniczych, styczników, przekaźników oraz małych odbiorników w obwodach pomocniczych – bez ryzyka przeciążenia.
• Szeroki zakres napięcia wejściowego 208–600 V: uniwersalność zastosowania w różnych sieciach (230 V, 400 V, 500 V, 600 V) bez konieczności stosowania dodatkowych przekładników.
• Podwójne uzwojenie wyjściowe 2 x 115 V: możliwość łączenia szeregowego (230 V) lub równoległego (115 V z większym prądem) – elastyczne dopasowanie do potrzeb instalacji.
• Stopień ochrony IP00: konstrukcja otwarta umożliwia efektywne odprowadzanie ciepła; przeznaczona do montażu w suchych pomieszczeniach w obudowie o wyższym stopniu ochrony.
• Zaciski śrubowe: bezpieczne i pewne połączenie przewodów, ułatwiające szybki montaż i konserwację.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami VDE 0550, IEC/EN 61558-2-2/2-4/2-6, VDE 0570 część 2-2/2-6 (transformatory bezpieczeństwa) oraz VDE 0570 część 2-4 (transformatory separacyjne). Jest odpowiedni do używania zgodnie z IEC/EN 60204-1 (maszyny), ÖVE-EN 13, VDE 0113 oraz VDE 0100 część 410 (ochrona przeciwporażeniowa). Posiada certyfikację CE.

Zastosowanie

Transformator UTI 1000VA sprawdza się w obwodach sterowania maszyn i linii produkcyjnych, w rozdzielnicach przemysłowych oraz w instalacjach wymagających separacji galwanicznej lub obniżenia napięcia do 115 V. Główne scenariusze użycia:

• Zasilanie obwodów sterowniczych (szafy PLC, panele operatorskie, układy bezpieczeństwa) – stabilne napięcie 115 V AC.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej – zwiększenie bezpieczeństwa personelu i urządzeń.
• Praca jako transformator bezpieczeństwa w instalacjach wymagających napięcia SELV/PELV (przy odpowiednim uziemieniu i obciążeniu).
• Dostarczanie napięcia 115 V do oświetlenia awaryjnego, sygnalizacji oraz zasilania przekaźników w rozdzielnicach.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu zasilania. Transformator musi być umieszczony na odpowiednim podłożu (np. płycie montażowej) z zachowaniem wentylacji – ze względu na stopień ochrony IP00 nie może pracować w otwartym otoczeniu bez obudowy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym (po stronie pierwotnej i wtórnej) oraz obowiązującymi normami, np. VDE 0100. Dokręcanie zacisków śrubowych powinno odbywać się momentem podanym w dokumentacji producenta. Przed pierwszym uruchomieniem zaleca się sprawdzić poprawność ustawień zaczepów pod kątem zgodności z napięciem sieci.

FAQ

• Czy transformator UTI 1000VA może być używany jako transformator bezpieczeństwa? Tak, jest zgodny z VDE 0570 część 2-2/2-6 (transformatory bezpieczeństwa) oraz IEC/EN 61558-2-6, pod warunkiem prawidłowego uziemienia i obciążenia zgodnego z przeznaczeniem.
• Jakie napięcie wyjściowe można uzyskać przy połączeniu uzwojeń? Podwójne uzwojenie 2 x 115 V pozwala na pracę w konfiguracji szeregowej (230 V) lub równoległej (115 V z podwojonym prądem). Należy przestrzegać oznaczeń producenta dotyczących fazowania.
• Jaki stopień ochrony ma transformator i jakie są tego konsekwencje? IP00 – brak ochrony przed pyłem i wilgocią. Wymaga zabudowy w obudowie o odpowiednim stopniu ochrony (np. IP54) w miejscu instalacji. Zapewnia to bezpieczeństwo użytkowania i ochronę przed przypadkowym dotknięciem części pod napięciem.
