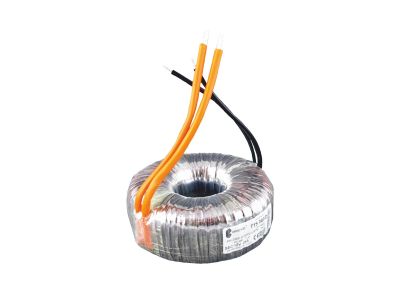

Transformator TTS 300/D 230/12V IP00 | 17112-9986 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator toroidalny TTS 300/D 230/12V to zaawansowane rozwiązanie zasilające od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o maksymalnej wydajności i minimalizacji strat jałowych. Dzięki zastosowaniu rdzenia toroidalnego, urządzenie charakteryzuje się znacznie mniejszymi gabarytami oraz niższą wagą w porównaniu do tradycyjnych transformatorów kształtkowych o tej samej mocy. Moc znamionowa wynosząca 300 VA pozwala na stabilne zasilanie odbiorników wymagających napięcia bezpiecznego 12V AC przy zasilaniu sieciowym 230V AC.

• Wysoka sprawność: Konstrukcja toroidalna ogranicza straty magnetyczne, co przekłada się na mniejsze nagrzewanie się urządzenia.
• Niski poziom hałasu: Brak szczelin powietrznych w rdzeniu eliminuje uciążliwe buczenie podczas pracy pod obciążeniem.
• Stopień ochrony IP00: Urządzenie przeznaczone jest do zabudowy wewnątrz obudów lub szaf sterowniczych, chroniąc przed bezpośrednim kontaktem z elementami pod napięciem po montażu.
• Izolacja klasy II: Zapewnia wysoki poziom bezpieczeństwa elektrycznego dla użytkowników i instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi transformatorów bezpieczeństwa i transformatorów separacyjnych. Spełnienie wymagań normy EN 61558 gwarantuje, że transformator TTS 300/D przeszedł testy wytrzymałości dielektrycznej oraz stabilności termicznej. Posiada certyfikację CE, co potwierdza dopuszczenie do profesjonalnego obrotu na rynku Unii Europejskiej i zgodność z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Transformator TTS 300/D znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym wyborem do zasilania niskonapięciowych systemów oświetlenia halogenowego i LED (wymagających napięcia AC), a także w układach automatyki przemysłowej do zasilania sterowników, przekaźników i elektrozaworów. Dzięki swojej charakterystyce jest często stosowany w urządzeniach audio wysokiej klasy oraz w systemach alarmowych i kontroli dostępu, gdzie wymagana jest wysoka czystość napięcia wyjściowego i minimalne pole rozproszenia magnetycznego.

Wskazówki Montażowe

Podczas instalacji transformatora TTS 300/D należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Zaleca się użycie dedykowanego zestawu montażowego (podkładki gumowe i talerzyk dociskowy), aby uniknąć uszkodzenia mechanicznego uzwojeń.
• Wentylacja: Mimo wysokiej sprawności, transformator wydziela ciepło. Należy zapewnić odpowiednią cyrkulację powietrza wewnątrz obudowy.
• Zabezpieczenia: Obwód pierwotny (230V) oraz wtórny (12V) powinny być zabezpieczone odpowiednio dobranymi bezpiecznikami zwłocznymi, uwzględniającymi prąd rozruchowy transformatora toroidalnego.
• Podłączenie: Przewody wyprowadzone z transformatora należy łączyć za pomocą atestowanych złączek śrubowych lub sprężynowych, dbając o odpowiedni moment dokręcania, aby uniknąć rezystancji przejścia.

FAQ

1. Czy transformator TTS 300/D może pracować na zewnątrz?
Nie, stopień ochrony IP00 oznacza brak ochrony przed wodą i pyłem. Urządzenie musi być zamontowane w dodatkowej obudowie o odpowiednim stopniu IP (np. IP65), jeśli ma pracować w trudnych warunkach.

2. Jaki bezpiecznik zastosować po stronie pierwotnej?
Zaleca się stosowanie bezpieczników zwłocznych (typu T), ponieważ transformatory toroidalne charakteryzują się wysokim prądem rozruchowym w momencie załączenia.

3. Czy można łączyć równolegle dwa takie transformatory?
Łączenie równoległe jest dopuszczalne tylko przy zachowaniu identycznych parametrów napięciowych i fazowości, jednak w większości przypadków zaleca się stosowanie jednej jednostki o większej mocy.
