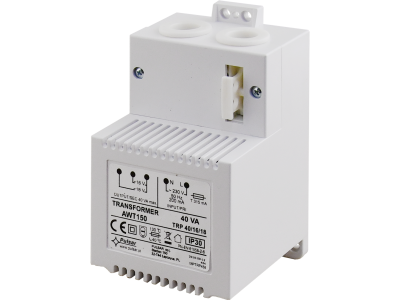

Transformator TRP 40VA/16V/18V S=40VA, 16V/2,2A lub 18V/2,0A, 72 x 124 x 70 | AWT150 Pulsar

Opis i Kluczowe Cechy

Transformator sieciowy TRP 40VA/16V/18V marki PULSAR to profesjonalne urządzenie zasilające, zaprojektowane z myślą o ciągłej pracy w wymagających systemach niskonapięciowych. Urządzenie charakteryzuje się mocą pozorną wynoszącą 40 VA, co pozwala na stabilne zasilanie zaawansowanych układów elektronicznych. Konstrukcja oparta jest na wysokiej jakości rdzeniu, zamkniętym w obudowie z tworzywa sztucznego o klasie szczelności IP30, co zapewnia ochronę przed dostępem do części niebezpiecznych. Transformator oferuje dwa wyjścia napięciowe: 16 V AC przy prądzie 2,2 A oraz 18 V AC przy prądzie 2,0 A, co daje instalatorowi elastyczność w doborze parametrów zasilania do konkretnego odbiornika.

• Wysoka wydajność prądowa: Możliwość obciążenia do 2,2 A przy napięciu 16 V gwarantuje stabilność pracy nawet przy chwilowych skokach poboru mocy.
• Zabezpieczenie termiczne: Wbudowany bezpiecznik termiczny chroni uzwojenia przed przegrzaniem w sytuacjach przeciążeniowych.
• Solidna obudowa: Wykonana z samogasnącego tworzywa PC/ABS, co podnosi poziom bezpieczeństwa przeciwpożarowego w rozdzielnicy.
• Kompaktowe wymiary: Gabaryty 72 x 124 x 70 mm pozwalają na optymalne zagospodarowanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Transformator spełnia wymagania normy EN 61558-2-6, co klasyfikuje go jako bezpieczny transformator separacyjny. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego (LVD). Dzięki zastosowaniu izolacji klasy II, urządzenie zapewnia wysoki poziom ochrony przed porażeniem prądem elektrycznym.

Zastosowanie

Transformator TRP 40VA znajduje szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Jest dedykowany przede wszystkim do zasilania central systemów sygnalizacji włamania i napadu (SSWiN), modułów komunikacyjnych GSM, kontrolerów systemów kontroli dostępu (KD) oraz systemów domofonowych i wideodomofonowych. Dzięki stabilnym parametrom wyjściowym, idealnie sprawdza się w miejscach, gdzie wymagana jest wysoka niezawodność i bezawaryjność zasilania 24/7.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na płaskim podłożu lub w dedykowanych obudowach metalowych producenta PULSAR. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie zasilania: Przewody zasilające 230 V AC należy podłączyć do zacisków oznaczonych jako PRI, dbając o odpowiednie odizolowanie końcówek.
• Wybór napięcia wyjściowego: Należy wybrać odpowiednie odczepy po stronie wtórnej (SEC) – 16 V lub 18 V – zgodnie z wymaganiami zasilanego urządzenia.
• Wentylacja: Należy zapewnić swobodny przepływ powietrza wokół obudowy transformatora, aby umożliwić skuteczne odprowadzanie ciepła wydzielanego podczas pracy pod obciążeniem.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec iskrzeniu.

FAQ

Czy transformator posiada zabezpieczenie przeciwzwarciowe?
Tak, transformator jest wyposażony w zabezpieczenie termiczne, które w przypadku wystąpienia zwarcia lub przeciążenia odcina zasilanie, chroniąc urządzenie przed trwałym uszkodzeniem.

Czy mogę podłączyć jednocześnie dwa urządzenia do wyjść 16V i 18V?
Nie, należy korzystać z jednego wybranego napięcia wyjściowego, tak aby nie przekroczyć całkowitej mocy znamionowej transformatora wynoszącej 40 VA.

Czy urządzenie można montować na szynie DIN?
Standardowa obudowa TRP jest przeznaczona do montażu natynkowego lub w obudowach systemowych. Montaż na szynie DIN wymaga zastosowania dodatkowego adaptera, o ile jest on przewidziany przez producenta dla tego modelu.
