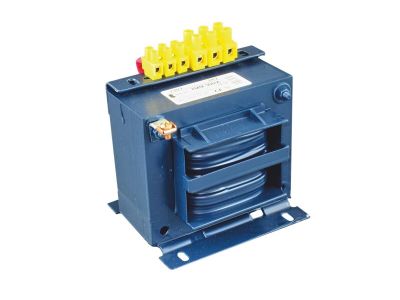

Transformator TMM 63/A 230/24V IP00 | 16224-9950 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy TMM 63/A od renomowanego producenta Breve-Tufvassons to profesjonalne rozwiązanie zasilające oparte na rdzeniu kształtkowym EI. Urządzenie charakteryzuje się karkasem dwukomorowym, co zapewnia pełną separację galwaniczną między obwodem pierwotnym o napięciu znamionowym 230V a obwodem wtórnym o napięciu 24V. Taka konstrukcja pozwala na wykorzystanie go zarówno jako transformator separacyjny, jak i bezpieczeństwa, gwarantując najwyższy poziom ochrony w instalacjach elektro-technicznych. Stopień ochrony IP00 oznacza, że jest to komponent przeznaczony do montażu wewnątrz obudów lub szaf sterowniczych, gdzie zapewniona jest ochrona przed dotykiem bezpośrednim.

• Napięcie pierwotne: 230V AC pozwala na bezpośrednie zasilanie z sieci jednofazowej.
• Napięcie wtórne: 24V AC idealne do zasilania bezpiecznych obwodów sterowniczych.
• Moc znamionowa: 63 VA zapewnia stabilną pracę podłączonych odbiorników.
• Karkas dwukomorowy: Zwiększa wytrzymałość izolacji i bezpieczeństwo użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi transformatorów bezpieczeństwa i separacyjnych. Zastosowanie wysokiej jakości materiałów izolacyjnych klasy B (odporność termiczna do 130 stopni Celsjusza) oraz precyzyjne wykonanie uzwojeń gwarantują długowieczność i niezawodność nawet w wymagających warunkach przemysłowych. Urządzenie posiada certyfikację pozwalającą na jego stosowanie w profesjonalnych systemach automatyki.

Zastosowanie

Transformator TMM 63/A znajduje szerokie zastosowanie w branży elektro-technicznej i automatyce przemysłowej. Jest niezastąpiony przy zasilaniu obwodów sterowania w szafach rozdzielczych, gdzie wymagane jest obniżenie napięcia do poziomu bezpiecznego 24V. Może być wykorzystywany do zasilania sterowników PLC, przekaźników, elektrozaworów oraz systemów sygnalizacji świetlnej i dźwiękowej. Dzięki swojej uniwersalności jest podstawowym elementem wyposażenia warsztatów elektrycznych i działów utrzymania ruchu.

Wskazówki Montażowe

Podczas montażu transformatora TMM 63/A należy pamiętać o kilku kluczowych zasadach. Urządzenie posiada stopień ochrony IP00, co wymaga instalacji w obudowie zewnętrznej chroniącej przed pyłem i wilgocią. Montaż odbywa się do płyty montażowej za pomocą śrub. Należy zapewnić odpowiednią przestrzeń wokół urządzenia, aby umożliwić swobodną konwekcję powietrza i efektywne odprowadzanie ciepła. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej.

FAQ

• Czy transformator można montować na szynie DIN? Standardowy model TMM 63/A jest przeznaczony do przykręcenia do płyty montażowej, jednak przy użyciu odpowiednich adapterów montaż na szynie DIN jest możliwy.
• Jaki jest stopień ochrony tego urządzenia? Transformator posiada stopień ochrony IP00, co oznacza, że nie jest chroniony przed wodą ani pyłem i musi być zabudowany.
• Czy urządzenie jest odporne na zwarcia? Transformator wymaga zastosowania zewnętrznych bezpieczników dobranych do prądu znamionowego w celu ochrony przed skutkami zwarć i przeciążeń.
