Transformator TMM 250VA 400/230V IP00 | 16252-9980 Breve-Tufvassons

Opis i Kluczowe Cechy

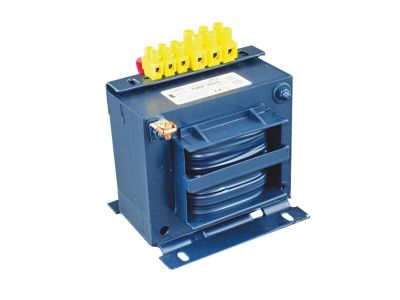

Transformator jednofazowy serii TMM o mocy znamionowej 250VA to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Breve-Tufvassons. Urządzenie zostało zaprojektowane jako transformator separacyjny lub bezpieczeństwa, co gwarantuje najwyższy poziom ochrony w instalacjach przemysłowych. Kluczowym elementem konstrukcyjnym jest karkas dwukomorowy, który zapewnia fizyczne oddzielenie uzwojenia pierwotnego od wtórnego, minimalizując ryzyko przebicia izolacji. Napięcie zasilania wynosi 400V AC, natomiast napięcie wyjściowe to 230V AC, co pozwala na stabilne zasilanie obwodów sterowniczych i pomocniczych.

• Moc znamionowa: 250VA, co pozwala na obsługę szerokiego spektrum odbiorników w szafach sterowniczych.
• Konstrukcja EI: Oparta na sprawdzonym rdzeniu kształtkowym, zapewniającym wysoką sprawność magnetyczną.
• Stopień ochrony IP00: Przeznaczony do zabudowy wewnątrz obudów lub szaf rozdzielczych chroniących przed dotykiem bezpośrednim.
• Klasa izolacji: Wykonanie w klasie cieplnej B (130°C) gwarantuje długowieczność nawet przy ciągłym obciążeniu.
• Zabezpieczenie antykorozyjne: Rdzeń impregnowany żywicą chroni przed wilgocią i drganiami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co jest kluczowe dla certyfikacji całych systemów automatyki. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada znak CE, co potwierdza zgodność z dyrektywami niskonapięciowymi Unii Europejskiej. Dzięki zastosowaniu izolacji wzmocnionej, urządzenie zapewnia bezpieczną separację galwaniczną obwodów.

Zastosowanie

Transformator TMM 250VA znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do zasilania układów sterowania w maszynach, gdzie wymagane jest obniżenie napięcia międzyfazowego 400V do standardowego poziomu 230V. Wykorzystuje się go w szafach sterowniczych, systemach oświetlenia awaryjnego oraz w układach automatyki budynkowej. Dzięki separacji galwanicznej, skutecznie chroni czułe komponenty elektroniczne przed zakłóceniami i przepięciami pochodzącymi z sieci zasilającej.

Wskazówki Montażowe

Montaż transformatora powinien odbywać się w pozycji pionowej lub poziomej, z zachowaniem odpowiednich odstępów wentylacyjnych wewnątrz obudowy. Urządzenie jest przystosowane do montażu przykręcanego do płyty montażowej za pomocą solidnych uchwytów stalowych. Przyłącza elektryczne należy realizować za pomocą dedykowanych zacisków śrubowych, dbając o odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków. Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia.

FAQ

• Czy transformator TMM 250VA może pracować w warunkach dużej wilgotności? Ze względu na stopień ochrony IP00, transformator musi być zamontowany w szczelnej obudowie zewnętrznej (np. IP54 lub IP65), jeśli ma pracować w trudnych warunkach środowiskowych.
• Jaka jest różnica między karkasem jednokomorowym a dwukomorowym? Karkas dwukomorowy stosowany w serii TMM fizycznie rozdziela uzwojenia, co znacząco podnosi napięcie probiercze izolacji i zwiększa bezpieczeństwo użytkowania w porównaniu do karkasów jednokomorowych.
• Czy urządzenie posiada wbudowany bezpiecznik? Standardowy model IP00 nie posiada zintegrowanego bezpiecznika; zaleca się stosowanie zewnętrznych wyłączników nadmiarowo-prądowych lub bezpieczników topikowych dostosowanych do charakterystyki obciążenia.
