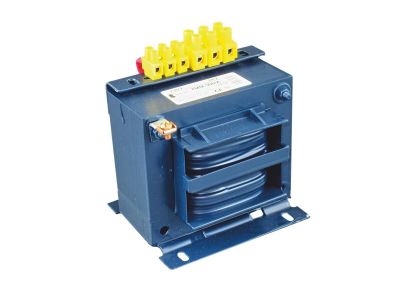

Transformator TMM 250VA 230/24V IP00 | 16224-9987 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy serii TMM o mocy znamionowej 250VA to zaawansowane rozwiązanie od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i elektroinstalacyjnych. Urządzenie bazuje na rdzeniu kształtkowym EI, co gwarantuje wysoką sprawność magnetyczną oraz stabilność parametrów pracy pod obciążeniem. Kluczowym elementem konstrukcyjnym jest zastosowanie karkasu dwukomorowego, który zapewnia fizyczną separację uzwojenia pierwotnego od wtórnego, co drastycznie podnosi poziom bezpieczeństwa użytkowania i odporność na przebicia elektryczne.

• Moc znamionowa: 250 VA, pozwalająca na zasilanie rozbudowanych układów sterowania i automatyki.
• Napięcie pierwotne (PRI): 230V AC, standardowe dla polskich sieci elektroenergetycznych.
• Napięcie wtórne (SEC): 24V AC, idealne do bezpiecznego zasilania cewek styczników, przekaźników oraz oświetlenia niskonapięciowego.
• Konstrukcja otwarta: Stopień ochrony IP00 przeznaczony do zabudowy w szafach sterowniczych i rozdzielnicach.
• Klasa izolacji: Wykonanie w klasie cieplnej B (130°C) zapewnia długowieczność komponentów nawet przy ciągłej pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego profesjonalny charakter. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Dzięki temu może być stosowany w obwodach, gdzie wymagana jest ochrona przed porażeniem prądem elektrycznym poprzez zastosowanie bardzo niskiego napięcia bezpiecznego (SELV) lub separacji elektrycznej.

Zastosowanie

Transformator TMM 250VA znajduje szerokie zastosowanie w sektorze B2B, szczególnie w branży automatyki przemysłowej i elektroenergetyki. Jest niezastąpiony w zasilaniu układów sterowania maszyn, gdzie wymagane jest obniżenie napięcia sieciowego do poziomu 24V. Dzięki swojej solidnej konstrukcji, doskonale sprawdza się w szafach sterowniczych, systemach sygnalizacji pożarowej, a także w układach zasilania oświetlenia technicznego. Możliwość pracy jako transformator separacyjny czyni go kluczowym elementem w miejscach o podwyższonym ryzyku porażenia, gdzie konieczne jest odizolowanie galwaniczne obwodu odbiorczego od sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Transformator TMM 250VA jest przystosowany do montażu pionowego lub poziomego za pomocą śrub mocowanych do płyty montażowej wewnątrz obudowy lub szafy sterowniczej. Należy zwrócić szczególną uwagę na zapewnienie swobodnej konwekcji powietrza wokół rdzenia i uzwojeń, aby uniknąć przegrzania. Przyłącza elektryczne należy realizować za pomocą dedykowanych zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się przewodów pod wpływem drgań. Przed uruchomieniem należy zweryfikować poprawność uziemienia elementów metalowych, jeśli wymaga tego specyfika instalacji.

FAQ

• Czy transformator posiada zabezpieczenie przeciwzwarciowe? Model TMM w wersji standardowej IP00 wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych (bezpieczników) dobranych do prądu znamionowego uzwojeń.
• Czy można go zamontować na szynie DIN? Standardowo model ten montowany jest przykręcanie do płyty, jednak istnieją dedykowane adaptery pozwalające na montaż na szynie TS35 dla określonych gabarytów.
• Jaka jest maksymalna temperatura otoczenia pracy? Transformator jest zaprojektowany do pracy w temperaturze otoczenia do 40°C bez obniżenia mocy znamionowej.
