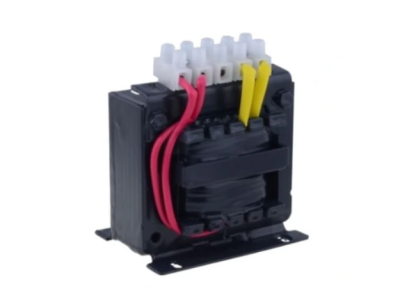

Transformator TMM 160VA 400/48V IP00 | 16236-9996 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy serii TMM o mocy znamionowej 160VA to zaawansowane rozwiązanie od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie bazuje na rdzeniu kształtkowym EI i charakteryzuje się otwartą konstrukcją o stopniu ochrony IP00, co czyni go idealnym komponentem do zabudowy w szafach sterowniczych i rozdzielnicach. Kluczowym elementem konstrukcyjnym jest karkas dwukomorowy, który gwarantuje wzmocnioną izolację między uzwojeniem pierwotnym a wtórnym, co pozwala na pełnienie funkcji transformatora separacyjnego lub bezpieczeństwa.

• Moc znamionowa: 160VA pozwala na stabilne zasilanie układów sterowania i automatyki.
• Napięcie pierwotne (PRI): 400V AC, dostosowane do standardowych sieci międzyfazowych.
• Napięcie wtórne (SEC): 48V AC, zapewniające bezpieczne napięcie robocze dla odbiorników.
• Izolacja: Klasa cieplna B (130°C) oraz temperatura otoczenia do 40°C zapewniają długowieczność komponentu.
• Zabezpieczenie antykorozyjne: Impregnacja próżniowa chroni rdzeń przed wilgocią i redukuje emisję hałasu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w sektorze B2B. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie gwarantuje odpowiedni poziom wytrzymałości dielektrycznej oraz separacji galwanicznej obwodów.

Zastosowanie

Transformator TMM 160VA znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest niezastąpiony w zasilaniu obwodów sterowniczych, gdzie wymagane jest obniżenie napięcia z 400V do bezpiecznego poziomu 48V. Idealnie sprawdza się w systemach automatyki budynkowej, liniach produkcyjnych oraz jako źródło zasilania dla oświetlenia niskonapięciowego i systemów sygnalizacji. Dzięki karkasowi dwukomorowemu, urządzenie to jest preferowanym wyborem wszędzie tam, gdzie priorytetem jest ochrona przeciwporażeniowa i niezawodność ciągła.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu pionowego lub poziomego za pomocą śrub mocujących do płyty montażowej. Należy zwrócić szczególną uwagę na zapewnienie swobodnej cyrkulacji powietrza wokół rdzenia, aby umożliwić efektywne odprowadzanie ciepła. Przyłącza elektryczne należy realizować za pomocą dedykowanych zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Ze względu na stopień ochrony IP00, transformator musi być bezwzględnie umieszczony w obudowie zewnętrznej chroniącej przed dotykiem bezpośrednim i zanieczyszczeniami.

FAQ

• Czy transformator TMM 160VA może pracować w trudnych warunkach? Tak, dzięki impregnacji żywicą jest odporny na wilgoć, jednak ze względu na IP00 wymaga obudowy chroniącej przed pyłem i wodą.
• Jaka jest różnica między transformatorem separacyjnym a bezpieczeństwa w tym modelu? Model ten spełnia obie funkcje dzięki wysokiej wytrzymałości izolacji i karkasowi dwukomorowemu, przy czym napięcie wtórne 48V kwalifikuje go jako transformator bezpieczeństwa.
• Czy urządzenie posiada zabezpieczenie przeciwzwarciowe? Transformator w wersji standardowej IP00 wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych dobranych do prądu znamionowego urządzenia.
