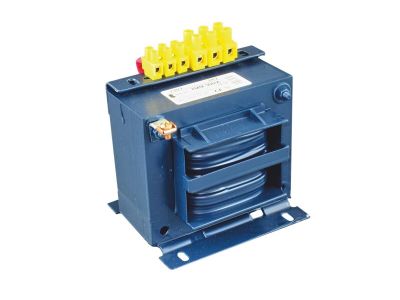

Transformator TMM 160VA 230/24V IP00 | 16224-9974 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy serii TMM o mocy znamionowej 160 VA to profesjonalne urządzenie elektroenergetyczne zaprojektowane przez renomowaną firmę Breve-Tufvassons. Konstrukcja oparta na rdzeniu kształtkowym EI oraz innowacyjnym karkasie dwukomorowym zapewnia najwyższy standard bezpieczeństwa i niezawodności. Urządzenie pełni funkcję transformatora separacyjnego lub bezpieczeństwa, co pozwala na skuteczne odizolowanie galwaniczne obwodów zasilających od odbiorczych. Napięcie pierwotne wynosi 230 V, natomiast napięcie wtórne to bezpieczne 24 V, co czyni go idealnym rozwiązaniem do zasilania systemów niskonapięciowych.

• Moc znamionowa: 160 VA pozwala na stabilne zasilanie wielu komponentów automatyki jednocześnie.
• Konstrukcja: Karkas dwukomorowy drastycznie zwiększa wytrzymałość izolacji między uzwojeniami.
• Stopień ochrony: IP00 oznacza konstrukcję otwartą, dedykowaną do montażu wewnątrz rozdzielnic i szaf sterowniczych.
• Klasa izolacji: Wykonanie w klasie cieplnej B (130°C) gwarantuje długowieczność nawet przy ciągłej pracy pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi EN 61558-2-4 oraz EN 61558-2-6. Spełnienie tych standardów potwierdza, że transformator TMM 160VA może być bezpiecznie stosowany jako element ochrony przeciwporażeniowej w instalacjach przemysłowych i budynkowych. Każda jednostka przechodzi rygorystyczne testy izolacji oraz poprawności parametrów elektrycznych przed opuszczeniem zakładu produkcyjnego.

Zastosowanie

Transformator TMM 160VA 230/24V znajduje szerokie zastosowanie w profesjonalnych układach elektro-technicznych. Jest niezastąpiony w zasilaniu obwodów sterowania i sygnalizacji w szafach automatyki. Dzięki separacji obwodów, doskonale sprawdza się w zasilaniu czujników, sterowników PLC, elektrozaworów oraz systemów oświetlenia awaryjnego i ewakuacyjnego pracujących na napięciu 24 V. Jego solidna budowa sprawia, że jest chętnie wybierany przez inżynierów utrzymania ruchu w zakładach przemysłowych.

Wskazówki Montażowe

Ze względu na stopień ochrony IP00, transformator musi być montowany w obudowach zewnętrznych lub szafach sterowniczych chroniących przed dotykiem bezpośrednim. Montaż należy przeprowadzić na stabilnej, płaskiej powierzchni za pomocą śrub mocujących przechodzących przez otwory w stopie transformatora. Należy zapewnić odpowiednią przestrzeń wokół urządzenia dla swobodnej konwekcji powietrza, co zapobiegnie przegrzewaniu się rdzenia. Podłączenie przewodów do zacisków śrubowych powinno być wykonane z należytą starannością, z zachowaniem odpowiedniego momentu dokręcania, aby uniknąć wzrostu rezystancji zestyku.

FAQ

• Czy transformator TMM 160VA posiada wbudowane zabezpieczenie nadprądowe? Nie, transformator w wersji IP00 wymaga zastosowania zewnętrznych zabezpieczeń (bezpieczników) dobranych do prądu znamionowego uzwojeń.
• Czy można go montować na szynie DIN? Standardowo model ten montowany jest przykręcanie do płyty montażowej, jednak dostępne są dedykowane adaptery umożliwiające montaż na szynie TS35.
• Jaka jest maksymalna temperatura otoczenia pracy? Transformator jest zaprojektowany do pracy w temperaturze otoczenia do 40°C bez obniżania parametrów mocy znamionowej.
