Transformator TMM 100VA 400/24V IP00 | 16224-9986 Breve-Tufvassons

Opis i Kluczowe Cechy

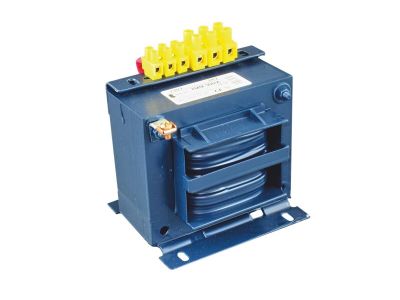

Transformator TMM 100VA 400/24V to profesjonalne urządzenie jednofazowe oparte na rdzeniu EI, zaprojektowane przez renomowanego producenta Breve-Tufvassons. Urządzenie charakteryzuje się mocą znamionową wynoszącą 100 VA, co pozwala na stabilne zasilanie układów sterowania i automatyki przemysłowej. Kluczowym elementem konstrukcyjnym jest zastosowanie karkasu dwukomorowego, który gwarantuje wzmocnioną izolację pomiędzy uzwojeniem pierwotnym a wtórnym. Dzięki temu transformator może pełnić funkcję zarówno transformatora separacyjnego, jak i bezpieczeństwa, zależnie od konfiguracji i wymagań instalacji.

• Napięcie wejściowe: 400V AC, idealne do zasilania z sieci międzyfazowej.
• Napięcie wyjściowe: Bezpieczne napięcie 24V AC.
• Stopień ochrony: IP00, przeznaczony do zabudowy w szafach sterowniczych.
• Klasa izolacji: Wykonanie w klasie cieplnej B (130°C) zapewnia długowieczność przy pracy ciągłej.
• Mocowanie: Solidna podstawa z otworami montażowymi ułatwia stabilną instalację na płycie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach przemysłowych. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz gwarantuje, że parametry techniczne podane przez producenta są zgodne ze stanem faktycznym.

Zastosowanie

Transformator TMM 100VA znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony w zasilaniu obwodów sterowniczych, gdzie wymagane jest obniżenie napięcia z 400V do bezpiecznego poziomu 24V. Idealnie sprawdza się w szafach rozdzielczych, systemach oświetlenia niskonapięciowego oraz w układach automatyki budynkowej. Dzięki separacji galwanicznej skutecznie chroni czułe komponenty elektroniczne przed zakłóceniami i przepięciami pochodzącymi z sieci zasilającej.

Wskazówki Montażowe

Podczas instalacji transformatora TMM 100VA należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Chłodzenie: Ze względu na stopień ochrony IP00, urządzenie musi być zamontowane w obudowie zapewniającej swobodną cyrkulację powietrza, aby uniknąć przegrzania rdzenia.
• Pozycja montażu: Zaleca się montaż pionowy lub poziomy na sztywnej płycie montażowej przy użyciu śrub o odpowiedniej średnicy.
• Podłączenie elektryczne: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się styków pod wpływem drgań.
• Zabezpieczenia: Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia.

FAQ

Czy transformator TMM 100VA można montować bezpośrednio na szynie DIN?
Standardowo model ten posiada podstawę do przykręcenia do płyty montażowej. Montaż na szynie DIN 35mm jest możliwy po zastosowaniu dedykowanych adapterów montażowych.

Co oznacza karkas dwukomorowy?
Jest to specjalna konstrukcja korpusu, na którym nawinięte są uzwojenia. Fizyczne oddzielenie uzwojenia pierwotnego od wtórnego osobnymi komorami znacząco podnosi wytrzymałość elektryczną izolacji i bezpieczeństwo użytkowania.

Czy urządzenie jest odporne na wilgoć?
Stopień ochrony IP00 oznacza brak ochrony przed wodą i pyłem. Transformator musi być bezwzględnie montowany wewnątrz suchych pomieszczeń lub w szczelnych obudowach zewnętrznych.
