Transformator TMM 100VA 230/24V IP00 | 16224-9988 Breve-Tufvassons

Opis i Kluczowe Cechy

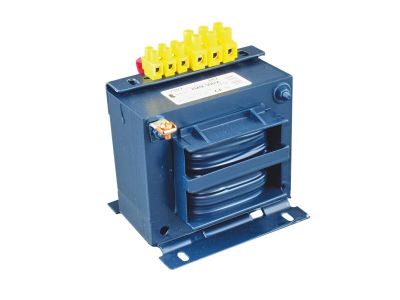

Transformator jednofazowy TMM 100VA 230/24V to wysokiej klasy urządzenie od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i elektroinstalacyjnych. Urządzenie bazuje na rdzeniu kształtkowym EI, co gwarantuje stabilność parametrów magnetycznych oraz wysoką sprawność energetyczną. Kluczowym elementem konstrukcyjnym jest karkas dwukomorowy, który zapewnia fizyczną separację uzwojenia pierwotnego od wtórnego, co drastycznie podnosi poziom bezpieczeństwa użytkowania i odporność na przebicia elektryczne.

• Moc znamionowa: 100 VA, co pozwala na zasilanie zaawansowanych układów sterowania i automatyki.
• Napięcie pierwotne (PRI): 230V AC, standardowe dla polskich sieci elektroenergetycznych.
• Napięcie wtórne (SEC): 24V AC, idealne do zasilania obwodów sterowniczych, elektrozaworów czy oświetlenia niskonapięciowego.
• Stopień ochrony IP00: Konstrukcja otwarta, przeznaczona do zabudowy w szafach sterowniczych lub obudowach dedykowanych.
• Izolacja: Klasa izolacji B (130°C) oraz maksymalna temperatura otoczenia 40°C zapewniają długowieczność komponentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego profesjonalny charakter. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Dzięki temu może być stosowany w instalacjach, gdzie wymagana jest galwaniczna separacja obwodów w celu ochrony przeciwporażeniowej. Posiada certyfikat CE, co dopuszcza go do obrotu i stosowania na terenie całej Unii Europejskiej.

Zastosowanie

Transformator TMM 100VA znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz systemach automatyki budynkowej. Jest niezastąpiony wszędzie tam, gdzie konieczne jest obniżenie napięcia sieciowego 230V do bezpiecznego poziomu 24V przy zachowaniu pełnej separacji galwanicznej. Wykorzystuje się go do zasilania sterowników PLC, paneli HMI, przekaźników, a także w systemach alarmowych i kontroli dostępu. Dzięki solidnej konstrukcji EI, świetnie radzi sobie w ciągłym trybie pracy w środowisku przemysłowym.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie posiada stopień ochrony IP00, dlatego musi być montowane wewnątrz obudów chroniących przed dotykiem bezpośrednim oraz wpływem czynników zewnętrznych. Montaż odbywa się za pomocą śrub do płyty montażowej (podstawa posiada dedykowane otwory montażowe). Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie zabezpieczeń nadprądowych zarówno po stronie pierwotnej, jak i wtórnej, dobranych do prądu znamionowego urządzenia.

FAQ

• Czy transformator może pracować w pionie? Tak, konstrukcja transformatora pozwala na pracę w dowolnej pozycji, pod warunkiem zapewnienia odpowiedniej cyrkulacji powietrza wokół rdzenia i uzwojeń.
• Co oznacza karkas dwukomorowy? Jest to specjalna budowa szpuli, na której nawinięte są druty miedziane. Rozdzielenie uzwojeń na dwie osobne sekcje fizycznie uniemożliwia zwarcie między obwodem pierwotnym a wtórnym, co jest kluczowe dla funkcji transformatora bezpieczeństwa.
• Czy urządzenie jest odporne na zwarcia? Transformator wymaga zewnętrznego zabezpieczenia (bezpiecznika), które ochroni go przed skutkami przeciążeń lub zwarć w instalacji odbiorczej.
