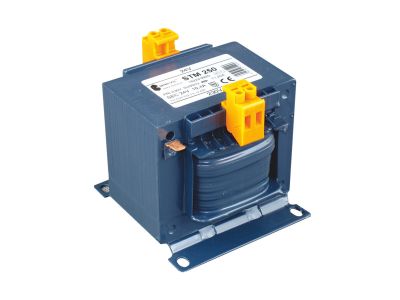

Transformator STM 630VA 230/24V IP00 | 16224-9908 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy serii STM o mocy znamionowej 630VA to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Breve-Tufvassons. Urządzenie zostało zaprojektowane jako transformator separacyjny lub bezpieczeństwa, co zapewnia najwyższy poziom ochrony w instalacjach niskiego napięcia. Konstrukcja oparta na rdzeniu EI oraz karkasie jednokomorowym gwarantuje optymalne parametry magnetyczne oraz minimalizację strat jałowych. Napięcie pierwotne wynosi 230V AC, natomiast napięcie wtórne to bezpieczne 24V AC, co czyni go idealnym komponentem do zasilania obwodów sterowania i automatyki. Stopień ochrony IP00 oznacza, że urządzenie jest przeznaczone do zabudowy w szafach sterowniczych lub obudowach zewnętrznych, chroniących przed bezpośrednim kontaktem z częściami pod napięciem.

• Moc znamionowa: 630VA pozwala na zasilanie rozbudowanych układów wykonawczych i sterowniczych.
• Izolacja: Klasa izolacji B (130°C) zapewnia długowieczność pracy nawet przy ciągłym obciążeniu.
• Temperatura otoczenia: Maksymalna temperatura pracy wynosząca 40°C pozwala na stabilną eksploatację w standardowych warunkach przemysłowych.
• Złącza: Solidne zaciski śrubowe umożliwiają pewny montaż przewodów o odpowiednim przekroju, co eliminuje ryzyko przegrzewania się styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji elektroenergetycznych i maszynowych. Proces produkcji odbywa się w systemie zarządzania jakością ISO 9001, co gwarantuje powtarzalność parametrów technicznych każdego egzemplarza.

Zastosowanie

Transformator STM 630VA znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest niezastąpiony w zasilaniu układów automatyki przemysłowej, gdzie wymagane jest obniżenie napięcia sieciowego 230V do bezpiecznego poziomu 24V. Może być wykorzystywany do zasilania cewek styczników, przekaźników, elektrozaworów oraz systemów oświetlenia niskonapięciowego. Dzięki funkcji separacji galwanicznej, skutecznie izoluje obwody odbiorcze od zakłóceń sieciowych i zwiększa bezpieczeństwo obsługi urządzeń w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Podczas montażu transformatora STM 630VA należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, ze względu na stopień ochrony IP00 i naturalne wydzielanie ciepła podczas pracy. Urządzenie powinno być montowane w pozycji pionowej na stabilnej podstawie lub szynie montażowej (przy użyciu odpowiednich adapterów), zachowując odstępy od innych komponentów generujących ciepło. Przed podłączeniem należy zweryfikować zgodność napięcia zasilającego z tabliczką znamionową. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych zarówno po stronie pierwotnej, jak i wtórnej, dobranych do prądu znamionowego urządzenia, aby chronić transformator przed skutkami zwarć i przeciążeń.

FAQ

• Czy transformator może pracować na zewnątrz? Nie, stopień ochrony IP00 wymaga montażu w dodatkowej obudowie lub szafie sterowniczej chroniącej przed wilgocią i pyłem.
• Jaki jest typ karkasu w tym modelu? Model ten posiada karkas jednokomorowy, co jest standardem dla wydajnych transformatorów typu EI w tej klasie mocy.
• Czy urządzenie posiada zabezpieczenie termiczne? Transformator w wersji standardowej nie posiada wbudowanego wyłącznika termicznego; zaleca się stosowanie zewnętrznych zabezpieczeń dopasowanych do charakterystyki obciążenia.
