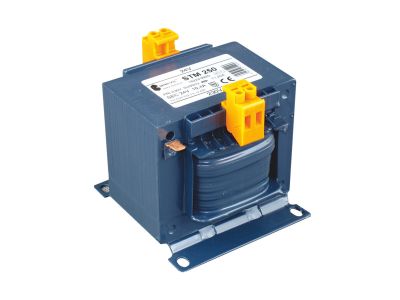

Transformator STM 400VA 230/24V IP00 | 16224-9918 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy serii STM o mocy znamionowej 400VA to profesjonalne rozwiązanie od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie bazuje na rdzeniu kształtkowym EI i posiada konstrukcję separacyjną lub bezpieczeństwa, co gwarantuje najwyższy poziom ochrony galwanicznej między obwodami. Wykorzystanie karkasu jednokomorowego pozwala na optymalizację wymiarów przy zachowaniu doskonałych parametrów magnetycznych. Napięcie pierwotne wynosi 230V AC, natomiast napięcie wtórne to bezpieczne 24V AC, co czyni go idealnym komponentem do zasilania obwodów sterowniczych i sygnalizacyjnych.

• Moc znamionowa: 400VA zapewnia stabilną pracę nawet przy zmiennych obciążeniach.
• Izolacja: Klasa izolacji B (130°C) oraz klasa cieplna otoczenia ta40B gwarantują długowieczność komponentów.
• Stopień ochrony: IP00, przeznaczony do zabudowy w szafach sterowniczych i rozdzielnicach.
• Złącza: Solidne zaciski śrubowe o odpowiednim przekroju ułatwiają pewny montaż przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w sektorze B2B. Transformator spełnia wymagania normy EN61558-2-4 (dla transformatorów separacyjnych) oraz EN61558-2-6 (dla transformatorów bezpieczeństwa). Posiada certyfikat CE, co uprawnia do jego stosowania w instalacjach na terenie całej Unii Europejskiej, zapewniając pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Transformator STM 400VA znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest niezastąpiony w zasilaniu układów sterowania styczników, przekaźników oraz paneli HMI, które wymagają obniżonego napięcia 24V. Dzięki swojej charakterystyce separacyjnej, skutecznie eliminuje zakłócenia sieciowe i chroni czułe urządzenia elektroniczne przed skutkami awarii w obwodzie pierwotnym. Jest to kluczowy element w budowie szaf sterowniczych maszyn, systemów wentylacji oraz oświetlenia niskonapięciowego.

Wskazówki Montażowe

Podczas instalacji transformatora STM 400VA należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, ze względu na stopień ochrony IP00 i naturalne oddawanie ciepła przez rdzeń. Montaż powinien odbywać się na stabilnej, płaskiej powierzchni za pomocą dedykowanych otworów w stopie montażowej. Należy przestrzegać zalecanych momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy zweryfikować poprawność podłączenia napięcia zasilającego 230V do zacisków pierwotnych oraz sprawdzić ciągłość obwodu wtórnego 24V.

FAQ

• Czy transformator może pracować w pionie? Tak, konstrukcja pozwala na montaż w dowolnej pozycji, jednak zaleca się orientację ułatwiającą naturalną konwekcję powietrza.
• Jaki jest stopień ochrony tego modelu? Urządzenie posiada stopień ochrony IP00, co oznacza, że musi być zamontowane wewnątrz obudowy lub szafy sterowniczej chroniącej przed dotykiem części pod napięciem.
• Czy produkt jest odporny na zwarcia? Transformator wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych dobranych do prądu znamionowego urządzenia.
