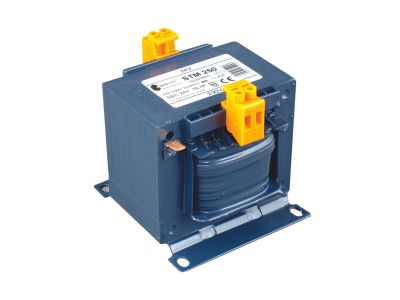

Transformator STM 250VA 230/24V IP00 | 16224-9920 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy STM o mocy znamionowej 250VA to zaawansowane rozwiązanie konstrukcyjne oparte na rdzeniu kształtkowym EI, dostarczane przez renomowanego producenta Breve-Tufvassons. Urządzenie zostało zaprojektowane jako transformator separacyjny lub bezpieczeństwa, co gwarantuje najwyższy poziom ochrony w instalacjach niskiego napięcia. Wykorzystanie karkasu jednokomorowego pozwala na optymalizację wymiarów przy zachowaniu doskonałych parametrów magnetycznych i cieplnych. Napięcie pierwotne wynosi 230V AC, natomiast napięcie wtórne to bezpieczne 24V AC, co czyni go idealnym komponentem do zasilania obwodów sterowniczych i sygnalizacyjnych.

• Moc znamionowa: 250VA pozwala na stabilną pracę pod obciążeniem w wymagających warunkach przemysłowych.
• Konstrukcja: Otwarta budowa o stopniu ochrony IP00, przeznaczona do zabudowy w szafach sterowniczych i rozdzielnicach.
• Izolacja: Wykonany w II klasie izolacji oraz klasie cieplnej B (130°C), co zapewnia długowieczność uzwojeń.
• Zabezpieczenia: Impregnacja próżniowa żywicą termoutwardzalną chroni przed wilgocią i drganiami mechanicznymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych aplikacjach. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada znak CE, co uprawnia do stosowania go w instalacjach na terenie całej Unii Europejskiej, gwarantując pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Transformator STM 250VA znajduje szerokie zastosowanie w sektorze elektro-technicznym i automatyce. Jest kluczowym elementem w układach zasilania cewek styczników, przekaźników oraz systemów oświetlenia niskonapięciowego. Dzięki separacji galwanicznej między uzwojeniem pierwotnym a wtórnym, skutecznie eliminuje ryzyko porażenia prądem oraz ogranicza przenoszenie zakłóceń sieciowych do czułych układów sterowania. Jest powszechnie stosowany w szafach sterowniczych maszyn, systemach HVAC oraz w rozdzielnicach budynkowych.

Wskazówki Montażowe

Montaż transformatora powinien odbywać się wewnątrz obudów lub szaf sterowniczych, zapewniając odpowiednią cyrkulację powietrza ze względu na stopień ochrony IP00. Urządzenie wyposażone jest w solidne podstawy montażowe z otworami, które umożliwiają przykręcenie go do płyty montażowej za pomocą śrub. Przyłącza elektryczne należy realizować za pomocą dedykowanych zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia.

FAQ

• Czy transformator może pracować w pionie? Tak, konstrukcja transformatora STM pozwala na montaż w dowolnej pozycji, jednak należy zapewnić swobodny przepływ powietrza wokół rdzenia i uzwojeń.
• Jaki jest stopień ochrony tego modelu? Model ten posiada stopień ochrony IP00, co oznacza, że nie jest chroniony przed dostępem do części niebezpiecznych i wymaga zabudowy w dodatkowej obudowie.
• Czy urządzenie jest odporne na zwarcia? Transformator STM wymaga zewnętrznego zabezpieczenia przed przeciążeniem i zwarciem, aby uniknąć uszkodzenia uzwojeń w przypadku awarii odbiornika.
