Transformator STM 160VA 230/24V IP00 | 16224-9922 Breve-Tufvassons

Opis i Kluczowe Cechy

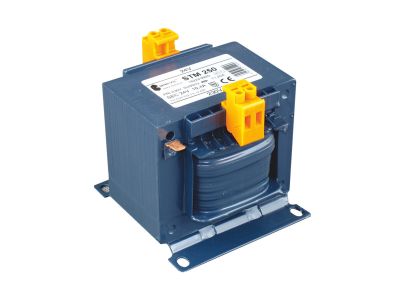

Transformator jednofazowy serii STM o mocy znamionowej 160VA to zaawansowane rozwiązanie konstrukcyjne oparte na rdzeniu EI, dostarczane przez renomowanego producenta Breve-Tufvassons. Urządzenie zostało zaprojektowane jako transformator separacyjny lub bezpieczeństwa, co gwarantuje najwyższy poziom ochrony w instalacjach niskiego napięcia. Wykorzystanie karkasu jednokomorowego pozwala na optymalne ułożenie uzwojeń, co przekłada się na wysoką sprawność energetyczną oraz minimalizację strat jałowych. Napięcie pierwotne wynosi 230V AC, natomiast napięcie wtórne to bezpieczne 24V AC, co czyni go idealnym komponentem do zasilania obwodów sterowniczych i pomocniczych.

• Moc znamionowa: 160VA, zapewniająca stabilną pracę pod obciążeniem.
• Konstrukcja: Otwarta (IP00), przeznaczona do zabudowy w szafach sterowniczych.
• Izolacja: Klasa cieplna B (130°C) oraz temperatura otoczenia do 40°C.
• Bezpieczeństwo: Wysoka wytrzymałość elektryczna izolacji chroniąca przed przebiciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada certyfikat CE, co dopuszcza go do obrotu na rynku Unii Europejskiej i gwarantuje, że proces produkcji podlegał ścisłej kontroli jakościowej.

Zastosowanie

Transformator STM 160VA znajduje szerokie zastosowanie w profesjonalnych systemach automatyki budynkowej i przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wymagane jest obniżenie napięcia sieciowego 230V do bezpiecznego poziomu 24V przy zachowaniu pełnej separacji galwanicznej obwodów. Idealnie sprawdza się w zasilaniu sterowników PLC, paneli HMI, elektrozaworów oraz systemów oświetlenia awaryjnego. Dzięki solidnej konstrukcji EI, urządzenie jest odporne na trudne warunki pracy wewnątrz rozdzielnic elektrycznych.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie posiada stopień ochrony IP00, co oznacza konieczność montażu w obudowie lub szafie sterowniczej chroniącej przed dotykiem bezpośrednim. Mocowanie odbywa się za pomocą solidnych uchwytów przykręcanych do płyty montażowej. Należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza wokół rdzenia, aby uniknąć przegrzania. Przyłącza elektryczne należy realizować zgodnie ze schematem, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega powstawaniu rezystancji zestykowej.

FAQ

• Czy transformator posiada zabezpieczenie przeciwzwarciowe? Model STM w wersji standardowej IP00 wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych dobranych do prądu znamionowego urządzenia.
• Czy można go montować na szynie DIN? Standardowo transformator montowany jest śrubowo do płyty, jednak dostępne są dedykowane adaptery umożliwiające montaż na szynie TS35.
• Jaka jest klasa izolacji tego modelu? Urządzenie wykonane jest w klasie izolacji B, co pozwala na bezpieczną pracę w temperaturze otoczenia do 40 stopni Celsjusza.
