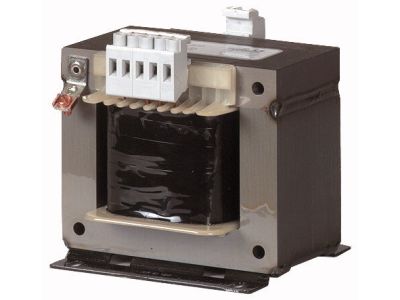

Transformator sterujący STN1,3 (400/230) nN seria STN | 221523 Eaton

Alternatywny kod produktu: STN1,3(400/230)

Opis i Kluczowe Cechy

Transformator sterujący STN1,3 (nr katalogowy 221523) to jednofazowe urządzenie zaprojektowane do zasilania obwodów sterowania napięciem 230 V z sieci 400 V. Oferuje moc znamionową 1,3 kVA oraz krótkotrwałą wartość 4,8 kVA, co pozwala na bezpieczną pracę w instalacjach przemysłowych i automatyce budynkowej. Wyposażony w zaciski śrubowe ułatwiające podłączenie.

• Moc znamionowa 1,3 kVA: Zapewnia wydajne zasilanie obwodów sterowania i odbiorników 230 V bez ryzyka przeciążenia w warunkach ciągłej pracy.
• Krótkotrwała wartość znamionowa 4,8 kVA: Pozwala na pokrycie chwilowych przeciążeń (np. rozruch silników) bez uszkodzenia transformatora.
• Napięcie wejściowe 400 V ±5% i wyjściowe 230 V: Umożliwia bezpieczną separację galwaniczną i zasilanie odbiorników 230 V w obwodach trójfazowych.
• Stopień ochrony IP00: Przeznaczony do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych – konstrukcja bez obudowy wymaga zabezpieczenia przed dotykiem.
• Zaciski śrubowe: Ułatwiają szybkie i pewne podłączenie przewodów odpowiednim przekrojem, zgodnie z dokumentacją producenta.

Zgodność z Normami

Transformator STN1,3 został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do używania zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Część 410. Posiada oznaczenie CE.

Zastosowanie

Transformator sterujący STN1,3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zasilanie obwodów sterowania i sygnalizacji napięciem 230 V z sieci 400 V. Sprawdza się w szafach sterowniczych maszyn, linii produkcyjnych i systemach automatyki budynkowej.

• Zasilanie styczników, przekaźników i sterowników PLC w rozdzielnicach przemysłowych.
• Zasilanie obwodów sygnalizacji świetlnej i dźwiękowej.
• Zasilanie oświetlenia awaryjnego i bezpieczeństwa.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej – zwiększenie bezpieczeństwa personelu.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Transformator należy montować w pozycji przewidzianej przez producenta, w suchym pomieszczeniu, z zachowaniem odpowiednich odstępów dla wentylacji. Podłączenie wykonać przewodami o przekroju dobranym do prądu obciążenia, zaciski śrubowe dokręcić momentem zgodnym z dokumentacją. Należy zapewnić ochronę przed dotykiem bezpośrednim (np. obudowa szafy).

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciążeniowe? Producent nie podaje informacji o wbudowanym zabezpieczeniu. Zaleca się stosowanie zewnętrznego zabezpieczenia nadprądowego w obwodzie pierwotnym i wtórnym, dobranego do mocy transformatora.
• Jaki jest stopień ochrony IP? Stopień ochrony transformatora wynosi IP00, co oznacza brak ochrony przed ciałami stałymi i wilgocią. Urządzenie przeznaczone jest do montażu w suchych, zamkniętych szafach sterowniczych.
• Czy transformator może pracować w pozycji poziomej? Producent nie określa dopuszczalnych pozycji montażu. Zazwyczaj transformatory sterujące montuje się w pozycji pionowej, aby zapewnić prawidłową cyrkulację powietrza i odprowadzanie ciepła. Należy przestrzegać zaleceń producenta zawartych w dokumentacji.
