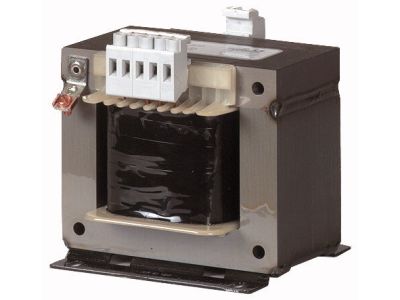

Transformator sterujący 630VA STN0,63(230/24) nN seria STN | 221517 Eaton

Alternatywny kod produktu: STN0,63(230/24)

Opis i Kluczowe Cechy

Transformator sterujący jednofazowy STN0,63(230/24) nN (symbol 221517) o mocy znamionowej 0,63 kVA (630 VA) zapewnia niezawodne zasilanie obwodów sterowniczych w instalacjach przemysłowych i maszynowych. Napięcie wejściowe 230 V AC (±5%) oraz wyjściowe 24 V AC pozwalają na bezpieczne i stabilne zasilanie odbiorników niskiego napięcia. Stopień ochrony IP00 wymaga montażu w obudowie, co gwarantuje dostęp do zacisków śrubowych przy jednoczesnym zachowaniu wymogów ochrony.

• Moc znamionowa 0,63 kVA (630 VA): stabilne zasilanie obwodów sterowniczych o znacznym zapotrzebowaniu mocy, np. zestawów styczników i przekaźników.
• Krótkotrwała wartość znamionowa 1,51 kVA: pokrycie chwilowych przeciążeń rozruchowych odbiorników bez ryzyka uszkodzenia transformatora.
• Znamionowe napięcie wejściowe 230 V ±5%: dopasowanie do typowych sieci jednofazowych, łatwość integracji z istniejącą instalacją.
• Znamionowe napięcie wyjściowe 24 V AC: bezpieczne niskie napięcie do zasilania przekaźników, styczników, sterowników PLC oraz sygnalizacji.
• Stopień ochrony IP00: konstrukcja otwarta umożliwiająca swobodne podłączenie zacisków śrubowych; wymaga zabudowy w obudowie o odpowiedniej szczelności.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do używania zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikację CE.

Zastosowanie

Transformator sterujący STN0,63(230/24) przeznaczony jest do zasilania obwodów sterowniczych niskiego napięcia w maszynach, szafach sterowniczych oraz instalacjach automatyki budynkowej.

• Zasilanie zestawów styczników i przekaźników w układach sterowania silnikami.
• Dostarczanie napięcia 24 V AC do sterowników PLC oraz modułów wejść/wyjść.
• Zasilanie oświetlenia sygnalizacyjnego i przycisków sterowniczych w szafach rozdzielczych.
• Zasilanie obwodów bezpieczeństwa i sygnalizacji w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie transformatora może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zabudować w obudowie o stopniu ochrony dostosowanym do warunków środowiskowych (IP00 – wymagana obudowa). Przekrój przewodów zasilających i odbiorczych dobrać do rzeczywistego obciążenia, zgodnie z obowiązującymi normami (np. PN-IEC 60364). Zaleca się zastosowanie zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej według dokumentacji producenta. Uwaga: transformator może osiągać wysoką temperaturę podczas pracy – należy zapewnić odpowiednią wentylację w obudowie.

FAQ

• Jaki jest stopień ochrony IP00? IP00 oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Transformator wymaga montażu w obudowie o odpowiedniej szczelności, zapewniającej ochronę przed pyłem i wodą.
• Czy transformator ma wbudowane zabezpieczenie termiczne? W danych producenta nie podano informacji o wyposażeniu w zabezpieczenie termiczne. Należy stosować zewnętrzne zabezpieczenie nadprądowe i ewentualnie termiczne, zgodnie z wymaganiami instalacji.
• Jaka jest krótkotrwała wartość znamionowa transformatora? Krótkotrwała wartość znamionowa wynosi 1,51 kVA, co pozwala na chwilowe przeciążenie podczas rozruchu odbiorników (np. styczników czy przekaźników) bez ryzyka trwałego uszkodzenia.
