Transformator sterujący 500VA STZ0,5(X/X) nN seria STZ | 914768 Eaton

Alternatywny kod produktu: STZ0,5(*/*)

Opis i Kluczowe Cechy

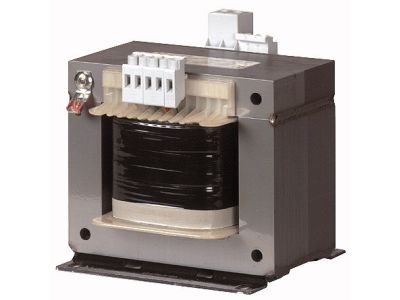

Transformator sterujący STZ0,5 (X/X) o mocy 500 VA (0,5 kVA) z serii STZ to jednofazowe urządzenie przeznaczone do zasilania obwodów sterowniczych, sygnalizacyjnych oraz oświetleniowych w instalacjach przemysłowych i budynkowych. Dzięki szerokiemu zakresowi napięć wejściowych (50–950 V ±5%) i wyjściowych (12–1000 V) może być stosowany w różnych konfiguracjach sieci. Zaciski śrubowe ułatwiają podłączenie przewodów o odpowiednim przekroju. Stopień ochrony IP00 wymaga montażu w szafie lub obudowie o wyższej szczelności.

• Moc znamionowa 500 VA (0,5 kVA): Zapewnia stabilne zasilanie dla typowych obwodów sterowania i zabezpieczeń.
• Krótkotrwała wartość znamionowa 1,6 kVA: Umożliwia chwilowe przeciążenie przy rozruchu odbiorników indukcyjnych bez ryzyka uszkodzenia transformatora.
• Szeroki zakres napięć wejściowych 50–950 V ±5%: Pozwala na uniwersalne zastosowanie w różnych systemach zasilania (np. 230 V, 400 V, 500 V) bez konieczności stosowania dodatkowych autotransformatorów.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów w szafie sterowniczej, zapewniając niską rezystancję połączeń.
• Możliwość pracy jako transformator separacyjny lub bezpieczeństwa: Zgodnie z normami IEC/EN 61558-2-2/2-4/2-6 oraz VDE 0570, co gwarantuje izolację galwaniczną i ochronę przed porażeniem w obwodach SELV/PELV.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami: IEC/EN 61558-2-2 (transformatory bezpieczeństwa), IEC/EN 61558-2-4 (transformatory separacyjne), IEC/EN 61558-2-6 (transformatory bezpieczeństwa), VDE 0570 Część 2-2, VDE 0570 Część 2-6 (transformatory bezpieczeństwa), VDE 0570 Część 2-4 (transformator separacyjny). Jest odpowiedni do używania zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikację CE.

Zastosowanie

Transformator serii STZ znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, separowane napięcie sterownicze. Idealnie nadaje się do:

• Zasilania styczników, przekaźników, sterowników PLC oraz paneli operatorskich w szafach sterowniczych.
• Tworzenia obwodów SELV/PELV w instalacjach przemysłowych i maszynowych – zgodnie z wymogami ochrony przeciwporażeniowej.
• Zasilania oświetlenia sterowniczego, sygnalizatorów oraz innych odbiorników o małej mocy w rozdzielnicach.
• Separacji galwanicznej obwodów sterowania od sieci zasilającej w celu eliminacji zakłóceń i zwiększenia bezpieczeństwa personelu.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie TH35 (DIN) w szafie lub obudowie zapewniającej odpowiedni stopień ochrony przed pyłem i wilgocią (IP00 wymaga ochrony zewnętrznej). Przekrój przewodów doprowadzających i odprowadzających należy dobrać do prądu znamionowego obciążenia i warunków środowiskowych. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (w danych nie podano wartości). Należy zapewnić swobodny przepływ powietrza wokół transformatora w celu odprowadzenia ciepła, a w razie potrzeby zastosować odpowiednie zabezpieczenie nadprądowe po stronie pierwotnej.

FAQ

• Jaka jest moc krótkotrwała transformatora STZ0,5? Krótkotrwała wartość znamionowa wynosi 1,6 kVA – pozwala to bezpiecznie przenieść chwilowe przeciążenie, np. przy załączaniu cewek styczników lub transformatorów.
• Czy transformator ma stopień ochrony IP00? Tak, stopień ochrony IP00 oznacza, że urządzenie nie jest zabezpieczone przed wnikaniem ciał stałych ani wilgoci. Wymagany jest montaż w szafie lub obudowie o odpowiednim stopniu IP (np. IP54) oraz zachowanie odstępów izolacyjnych.
• Czy mogę użyć tego transformatora do zasilania obwodów SELV? Tak, w konfiguracji transformatora bezpieczeństwa (zgodnie z VDE 0570 Część 2-6) może on zasilać obwody SELV (bezpieczne napięcie bardzo niskie) pod warunkiem, że napięcie wyjściowe nie przekracza 50 V AC (w zależności od wybranego wariantu wyjścia). Należy dobrać odpowiedni wariant napięcia wyjściowego spośród dostępnych w ofercie.
