Transformator sterujący 500VA STN0,5(400/230) nN seria STN | 204986 Eaton

Alternatywny kod produktu: STN0,5(400/230)

Opis i Kluczowe Cechy

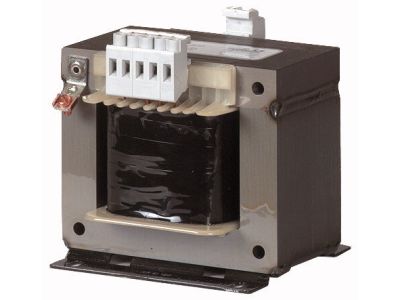

Transformator sterujący serii STN o symbolu 204986 to jednofazowe urządzenie przeznaczone do zasilania obwodów sterowania napięciem 230 V z sieci 400 V. Moc znamionowa 0,5 kVA zapewnia stabilną pracę układów automatyki i sterowania, a dodatkowa krótkotrwała wartość 0,88 kVA pozwala na pokrycie chwilowych przeciążeń, np. przy załączaniu cewek styczników. Transformator wyposażono w zaciski śrubowe, co ułatwia podłączenie przewodów. Stopień ochrony IP00 oznacza, że urządzenie musi być zabudowane w szafie sterowniczej zapewniającej odpowiednią ochronę.

• Moc znamionowa 0,5 kVA: pozwala na zasilanie wielu urządzeń sterowniczych, takich jak styczniki, przekaźniki czy PLC, bez ryzyka przeciążenia transformatora w normalnych warunkach pracy.
• Krótkotrwała wartość znamionowa 0,88 kVA: umożliwia pokrycie chwilowych skoków mocy (np. podczas rozruchu cewek), co zwiększa niezawodność całego układu sterowania.
• Napięcie wejściowe 400 V ±5% i wyjściowe 230 V: zapewnia separację galwaniczną między obwodami zasilania a obwodami sterowania, co podnosi bezpieczeństwo obsługi i kompatybilność z typowymi urządzeniami automatyki 230 V.
• Stopień ochrony IP00: wymaga zabudowy w szafie sterowniczej, co pozwala na elastyczne dopasowanie do istniejącej infrastruktury przy jednoczesnym zapewnieniu odpowiednich warunków pracy.
• Zaciski śrubowe: ułatwiają szybkie i pewne podłączenie przewodów o odpowiednim przekroju, upraszczają montaż i serwis.

Zgodność z Normami

Transformator skonstruowano i przetestowano zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do używania zgodnie z IEC/EN 60204-1 (bezpieczeństwo maszyn), ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikację CE.

Zastosowanie

Transformator sterujący STN0,5 dedykowany jest do zasilania obwodów sterowania w instalacjach przemysłowych i budynkowych, gdzie wymagana jest separacja galwaniczna od sieci 400 V oraz stabilne napięcie 230 V. Sprawdza się w szafach sterowniczych maszyn oraz układach automatyki.

• Zasilanie cewek styczników i przekaźników w szafach sterowniczych – niezawodne załączanie i odłączanie obwodów siłowych.
• Zasilanie układów PLC i sterowników programowalnych wymagających napięcia 230 V – stabilne źródło zasilania dla logiki sterowania.
• Zasilanie elementów sygnalizacyjnych (lampki kontrolne, sygnalizatory) oraz oświetlenia szaf sterowniczych – wygoda i bezpieczeństwo obsługi.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej w instalacjach zgodnych z IEC/EN 60204-1 – ochrona personelu i sprzętu przed przepięciami.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Transformator należy zainstalować w szafie sterowniczej chroniącej przed bezpośrednim dotykiem oraz wpływami środowiska (IP00 wymaga dodatkowej obudowy). Zaciski śrubowe dokręcaj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do rzeczywistego obciążenia zgodnie z obowiązującymi normami (np. PN-IEC 60364). Zapewnij odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Jakie napięcia wejściowe i wyjściowe ma ten transformator? Napięcie wejściowe wynosi 400 V ±5%, a wyjściowe 230 V. Jest to typowe napięcie dla obwodów sterowania w instalacjach przemysłowych.
• Jaki stopień ochrony IP posiada transformator? Podano stopień ochrony IP00. Oznacza to, że urządzenie nie ma żadnej ochrony przed ciałami stałymi ani wilgocią, dlatego musi być zamontowane wewnątrz szafy sterowniczej zapewniającej odpowiednią szczelność.
• Czy transformator spełnia normy bezpieczeństwa? Tak, spełnia normę IEC/EN 61558-2-2 dla transformatorów sterujących oraz jest odpowiedni do zastosowań zgodnych z IEC/EN 60204-1 (bezpieczeństwo maszyn). Posiada również certyfikat CE.
