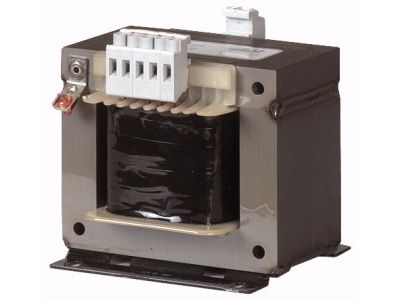

Transformator sterujący 3,0kVA STN3,0(400/230) nN seria STN | 221527 Eaton

Alternatywny kod produktu: STN3,0(400/230)

Opis i Kluczowe Cechy

Transformator sterujący STN3,0 (symbol 221527) z serii STN to jednofazowe urządzenie o mocy znamionowej 3 kVA, przeznaczone do zasilania obwodów sterowniczych napięciem 230 V z sieci 400 V. Dzięki znamionowemu napięciu wejściowemu 400 ±5% i wyjściowemu 230 V zapewnia stabilne napięcie dla styczników, przekaźników i układów PLC. Krótkotrwała wartość znamionowa 8,36 kVA gwarantuje bezpieczną pracę w stanach przejściowych. Transformator wyposażono w zaciski śrubowe dla pewnego i trwałego przyłącza.

• Moc znamionowa 3 kVA: umożliwia jednoczesne zasilanie kilku odbiorników sterowniczych bez ryzyka przeciążenia.
• Krótkotrwała wartość znamionowa 8,36 kVA: zapewnia wysoką przeciążalność przy rozruchu dużych odbiorników indukcyjnych, minimalizując ryzyko zadziałania zabezpieczeń.
• Napięcie wejściowe 400 V (z tolerancją ±5%) i wyjściowe 230 V: dopasowane do typowych sieci trójfazowych i napięcia sterowniczego w instalacjach przemysłowych.
• Stopień ochrony IP00: przeznaczony do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych z dodatkową osłoną.
• Zaciski śrubowe: gwarantują łatwe i pewne przyłączenie przewodów o odpowiednim przekroju, zgodnym z obowiązującymi normami.

Zgodność z Normami

Transformator skonstruowano i przetestowano zgodnie z normą IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do użytkowania według IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych.

Zastosowanie

Transformator STN3,0 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest bezpieczne i stabilne napięcie 230 V AC pochodzące z sieci 400 V. Idealnie sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Zasilanie styczników, przekaźników i układów PLC w szafach sterowniczych.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej – zwiększenie bezpieczeństwa obsługi.
• Dostarczanie napięcia 230 V dla sygnalizacji i oświetlenia wewnątrz rozdzielnic.
• Współpraca z układami automatyki budynkowej (BMS) przy sterowaniu wentylacją, klimatyzacją czy oświetleniem.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zainstalować na równej, niepalnej powierzchni wewnątrz szafy sterowniczej z zachowaniem odpowiedniej wentylacji. Przekroje przewodów dobierać zgodnie z obowiązującymi normami oraz prądem znamionowym. Zaciski śrubowe dokręcać momentem określonym w dokumentacji technicznej. Pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych po stronie pierwotnej oraz wtórnej.

FAQ

• Jaki jest stopień ochrony transformatora STN3,0? Stopień ochrony wynosi IP00, co oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Urządzenie przeznaczone jest do montażu w suchych, czystych pomieszczeniach, wewnątrz szaf sterowniczych.
• Czy transformator posiada zabezpieczenie przed przeciążeniem? Krótkotrwała wartość znamionowa 8,36 kVA wskazuje na zdolność do przenoszenia chwilowych przeciążeń. Dla stałej ochrony należy zastosować zewnętrzne zabezpieczenie nadprądowe dobrane do rzeczywistego obciążenia.
• Jakie napięcie wyjściowe zapewnia transformator? Znamionowe napięcie wyjściowe wynosi 230 V AC przy znamionowym napięciu wejściowym 400 V AC (tolerancja ±5%).
