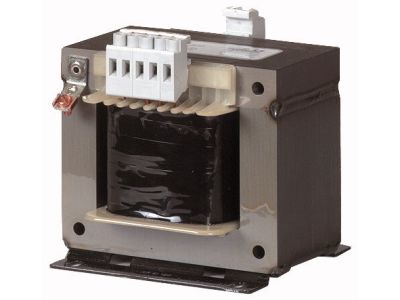

Transformator sterujący 200VA, STN0,2(*/*) nN seria STN | 204950 Eaton

Alternatywny kod produktu: STN0,2(*/*)

Opis i Kluczowe Cechy

Transformator sterujący STN0,2(*/*) nN (symbol 204950) to jednofazowe urządzenie o mocy nominalnej 200 VA (0,2 kVA), przeznaczone do zasilania obwodów sterowania. Oferuje szeroki zakres napięć wejściowych 100–690 V oraz wyjściowych 12–250 V, co zapewnia elastyczność dopasowania do różnych instalacji. Dzięki zaczepom ±5% umożliwia precyzyjne dostrojenie napięcia wyjściowego. Posiada stopień ochrony IP00 – wymaga montażu w obudowie chroniącej przed dotykiem.

• Moc nominalna 200 VA (0,2 kVA): zapewnia wydajne zasilanie obwodów sterowania małej i średniej mocy bez ryzyka przeciążenia transformatora.
• Szeroki zakres napięcia wejściowego 100–690 V (±5%): umożliwia pracę w różnych systemach zasilania (jednofazowych) bez konieczności stosowania dodatkowych przekładników.
• Regulowane napięcie wyjściowe 12–250 V (±5% za pomocą zaczepów): pozwala dokładnie dopasować napięcie do wymagań podłączonych odbiorników, takich jak styczniki, przekaźniki czy PLC.
• Stopień ochrony IP00: konstrukcja przeznaczona do montażu wewnątrz rozdzielnic i szaf sterowniczych – wymaga dodatkowej obudowy zapewniającej ochronę przed przypadkowym dotykiem oraz ciałami stałymi.
• 100% ED (praca ciągła): transformator może pracować bez przerwy przy pełnym obciążeniu znamionowym, co gwarantuje niezawodność w aplikacjach wymagających stałego napięcia sterowniczego.

Zgodność z Normami

Transformator wykonany jest zgodnie z normami IEC/EN 61558-2-2, VDE 0570 część 2-2, UL 506 oraz CSA 22.2 No.66. Spełnienie tych wymagań gwarantuje bezpieczeństwo użytkowania oraz międzynarodowe dopuszczenia do obrotu w instalacjach przemysłowych i budynkowych.

Zastosowanie

Transformator sterujący STN0,2(*/*) nN znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i stabilne napięcie pomocnicze do zasilania obwodów sterowania. Dzięki szerokiemu zakresowi napięć oraz regulacji zaczepami idealnie sprawdza się w różnorodnych instalacjach.

• Zasilanie styczników i przekaźników w szafach sterowniczych maszyn i urządzeń.
• Dostarczanie napięcia sterowniczego dla sterowników PLC oraz modułów wejść/wyjść w automatyce przemysłowej.
• Zasilanie obwodów sygnalizacji (lampki, wskaźniki) oraz układów bezpieczeństwa.
• Wykorzystanie w systemach automatyki budynkowej, np. do sterowania oświetleniem lub wentylacją.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia wejściowego. Urządzenie należy zamontować w obudowie zapewniającej wymagany stopień ochrony (IP00 wymaga osłony przed dotykiem – np. w rozdzielnicy z IP≥2X). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Zaleca się zastosowanie zabezpieczenia nadprądowego po stronie pierwotnej. Dla prawidłowej regulacji napięcia wyjściowego należy korzystać z zaczepów zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie wyjściowe można ustawić w tym transformatorze? Transformator umożliwia wybór dowolnego napięcia w zakresie 12–250 V z tolerancją ±5% – do zmiany napięcia służą zaczepy na uzwojeniu wtórnym.
• Czy transformator nadaje się do pracy ciągłej? Tak, przy mocy nominalnej 200 VA dopuszczalna jest praca ciągła (100% ED), co oznacza, że może być obciążony znamionowo bez przerwy.
• Jaki stopień ochrony ma transformator i gdzie można go montować? Stopień ochrony IP00 – oznacza brak ochrony przed kurzem i wilgocią. Transformator przeznaczony jest do montażu wewnątrz suchych pomieszczeń, w obudowach zapewniających ochronę przed dotykiem (np. szafy sterownicze, rozdzielnice).
