Transformator sterujący 2,5kVA, STN2,5(400/230) nN seria STN | 221526 Eaton

Alternatywny kod produktu: STN2,5(400/230)

Opis i Kluczowe Cechy

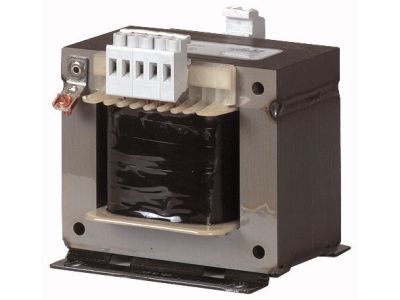

Transformator sterujący STN2,5 (symbol 221526) z serii STN to jednofazowe urządzenie o mocy znamionowej 2,5 kVA, przystosowane do zasilania obwodów sterowania napięciem 230 V AC z sieci 400 V AC. Dzięki krótkotrwałej wartości znamionowej 7,24 kVA zapewnia rezerwę mocy przy rozruchu odbiorników, a zaciski śrubowe umożliwiają pewne i trwałe przyłączenie przewodów. Stopień ochrony IP00 pozwala na zabudowę w suchych rozdzielnicach.

• Moc znamionowa 2,5 kVA: Zapewnia stabilne zasilanie dla układów sterowania, przekaźników, styczników i oświetlenia sygnalizacyjnego bez ryzyka przeciążenia w normalnej pracy.
• Krótkotrwała wartość znamionowa 7,24 kVA: Umożliwia bezpieczne pokrycie szczytowych obciążeń (np. rozruch silników) bez uszkodzenia transformatora.
• Znamionowe napięcie wejściowe 400 V ±5%: Przystosowany do typowych sieci trójfazowych (zasilanie międzyfazowe), co ułatwia integrację w instalacjach przemysłowych.
• Znamionowe napięcie wyjściowe 230 V: Standardowe napięcie dla obwodów sterowania i automatyki, kompatybilne z większością aparatury modułowej.
• Zaciski śrubowe: Umożliwiają szybki i pewny montaż przewodów o przekroju odpowiednim do prądu, bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Transformator skonstruowano i przetestowano zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do użytku zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dla elektrycznych urządzeń sterujących. Posiada oznaczenie CE.

Zastosowanie

Transformator STN2,5 dedykowany jest do zasilania obwodów sterowania w instalacjach przemysłowych i budynkowych, gdzie wymagana jest separacja galwaniczna oraz stabilne napięcie 230 V z sieci 400 V.

• Zasilanie styczników, przekaźników i modułów sterujących w szafach rozdzielczych.
• Dostarczanie napięcia do oświetlenia sygnalizacyjnego i przycisków sterowniczych w obwodach bezpieczeństwa.
• Zasilanie układów PLC, czujników i siłowników w automatyce budynkowej i przemysłowej.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej – podwyższenie bezpieczeństwa użytkowania.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie wejściowe. Urządzenie mocowane jest za pomocą śrub lub na szynie TH35 (w zależności od modelu – w przypadku STN2,5 typowo montaż płytowy). Przewody należy przyłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego i krótkotrwałego, z uwzględnieniem spadków napięcia. Transformator przeznaczony do montażu wewnątrz rozdzielnicy, w suchym pomieszczeniu.

FAQ

• Czy transformator posiada podświetlenie lub wbudowaną sygnalizację? Nie, transformator STN2,5 nie jest wyposażony w podświetlenie ani wskaźnik LED. To urządzenie pasywne – jego zadaniem jest wyłącznie transformacja napięcia.
• Jaki jest stopień ochrony IP i gdzie można go montować? Stopień ochrony to IP00 – oznacza brak ochrony przed wnikaniem ciał stałych i wilgocią. Transformator należy instalować w suchych, czystych rozdzielnicach, gdzie nie występuje kurz ani woda, zgodnie z wymaganiami dla aparatury w rozdzielnicach.
• Czy transformator pracuje w trybie ciągłym, czy tylko chwilowym? Moc znamionowa 2,5 kVA jest przeznaczona do pracy ciągłej przy obciążeniu nieprzekraczającym tej wartości. Krótkotrwała wartość 7,24 kVA (np. 10 s) może być wykorzystywana okresowo do pokrycia szczytów obciążenia.
