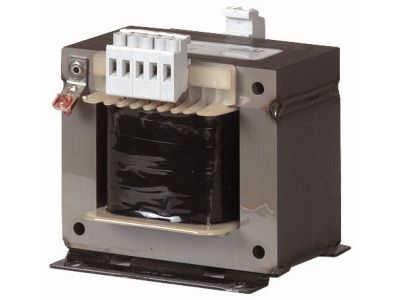

Transformator sterujący 2,0kVA STN2,0(400/230) nN seria STN | 221525 Eaton

Alternatywny kod produktu: STN2,0(400/230)

Opis i Kluczowe Cechy

Transformator sterujący STN2,0 (symbol 221525) o mocy znamionowej 2 kVA to rozwiązanie przeznaczone do zasilania układów sterowania i automatyki. Napięcie wejściowe 400 V ±5% przekształcane jest na napięcie wyjściowe 230 V, co pozwala bezpiecznie zasilać odbiorniki 230 VAC w instalacjach przemysłowych. Dzięki krótkotrwałej wartości znamionowej 5,75 kVA transformator radzi sobie z chwilowymi przeciążeniami, np. podczas rozruchu styczników czy przekaźników.

• Moc znamionowa 2 kVA: zapewnia stabilne zasilanie odbiorników o dużym zapotrzebowaniu mocy, takich jak kilka styczników jednocześnie.
• Krótkotrwała wartość znamionowa 5,75 kVA: gwarantuje niezawodne działanie przy chwilowych przeciążeniach, np. podczas równoczesnego załączania wielu odbiorników indukcyjnych.
• Napięcie wejściowe 400 V ±5%, wyjściowe 230 V: dopasowane do standardowych sieci trójfazowych (międzyfazowo) i typowych odbiorników 230 V.
• Stopień ochrony IP00: konstrukcja przeznaczona do montażu w suchych pomieszczeniach, w szafie sterowniczej – wymaga dodatkowej ochrony przed dotykiem.
• Zaciski śrubowe: ułatwiają pewne i trwałe przyłączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 część 2-2. Jest odpowiedni do używania zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 i VDE 0100 część 410. Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej.

Zastosowanie

Transformator STN2,0 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest bezpieczne odseparowanie galwaniczne oraz stabilne napięcie 230 VAC. Sprawdza się w instalacjach zgodnych z IEC/EN 60204-1 (bezpieczeństwo maszyn).

• Zasilanie obwodów sterowniczych styczników, przekaźników, czujników i siłowników 230 V.
• Zasilanie oświetlenia sygnalizacyjnego (lampki kontrolne, sygnalizatory) w szafach sterowniczych.
• Zasilanie modułów PLC i sterowników dedykowanych do pracy z napięciem 230 VAC.
• Tworzenie niezależnego obwodu sterowania w maszynach wymagających separacji galwanicznej od sieci głównej.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Transformator należy zamontować w szafie sterowniczej na dedykowanej podstawie lub powierzchni zapewniającej odpowiednią wentylację. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy transformator nadaje się do pracy ciągłej? Tak, moc znamionowa 2 kVA przewidziana jest do pracy ciągłej. Dodatkowo krótkotrwała wartość 5,75 kVA pozwala na bezpieczne pokrycie chwilowych przeciążeń.
• Jaki jest stopień ochrony IP? IP00 – oznacza brak ochrony przed ciałami stałymi i wilgocią. Transformator należy montować w suchym pomieszczeniu, w szafie sterowniczej z dodatkowymi osłonami chroniącymi przed przypadkowym dotykiem części pod napięciem.
• Jakie normy spełnia ten transformator? Został skonstruowany i przetestowany zgodnie z IEC/EN 61558-2-2 oraz VDE 0570 część 2-2. Jest odpowiedni do użytku w instalacjach zgodnych z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 i VDE 0100 część 410.
