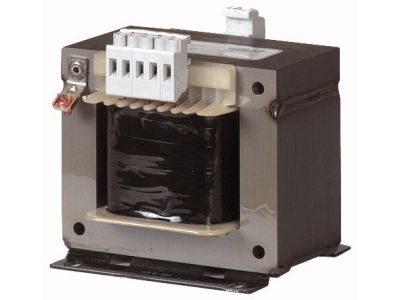

Transformator sterujący 160VA, STN0,16(400/230) nN seria STN | 204948 Eaton

Alternatywny kod produktu: STN0,16(400/230)

Opis i Kluczowe Cechy

Transformator sterujący STN0,16 (symbol 204948) z serii STN o mocy 160VA to komponent przeznaczony do zasilania obwodów sterowania napięciem 230V z sieci 400V. Dzięki odczepom +/-5% umożliwia precyzyjne dopasowanie napięcia wyjściowego do rzeczywistych warunków sieciowych, a stopień ochrony IP00 czyni go odpowiednim do zabudowy w rozdzielnicach. Szerokość modułu nie jest specyfikowana – urządzenie montowane jest na szynie TH35 za pomocą dedykowanych akcesoriów.

• Moc znamionowa 160 VA: Wystarczająca do zasilania nawet kilku styczników, przekaźników lub modułów sterujących – zapewnia rezerwę mocy bez ryzyka przeciążenia.
• Napięcie pierwotne 400 V / wtórne 230 V: Umożliwia bezpośrednie podłączenie do typowej sieci trójfazowej i uzyskanie bezpiecznego napięcia sterowania.
• Odczepy +/-5% na uzwojeniu pierwotnym: Pozwalają skompensować wahania napięcia sieciowego, gwarantując stabilne napięcie wyjściowe – kluczowe przy zasilaniu czułych układów.
• Stopień ochrony IP00: Przeznaczony do montażu wewnątrz szaf sterowniczych, gdzie nie jest wymagana dodatkowa ochrona przed dotykiem – minimalizuje koszty i upraszcza instalację.
• Wielonormowy certyfikat (IEC/EN 61558-2-2, VDE 0570 część 2-2, UL 506, CSA 22.2 No.66): Potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa, ułatwiając projektowanie instalacji eksportowanych.

Zgodność z Normami

Transformator został zaprojektowany i wyprodukowany zgodnie z normami IEC/EN 61558-2-2, VDE 0570 część 2-2, UL 506 oraz CSA 22.2 No.66. Posiada oznaczenie CE.

Zastosowanie

Transformator STN0,16 dedykowany jest do zasilania obwodów sterowania i sygnalizacji w instalacjach przemysłowych oraz budynkowych. Sprawdzi się wszędzie tam, gdzie wymagane jest bezpieczne napięcie 230 V AC z sieci 400 V.

• Zasilanie styczników i przekaźników w szafach sterowniczych
• Zasilanie modułów PLC, sterowników oraz zasilaczy awaryjnych
• Układy sygnalizacji i automatyki budynkowej (np. oświetlenie awaryjne, systemy HVAC)
• Separacja galwaniczna obwodów sterowania od sieci energetycznej

Wskazówki Montażowe

Montaż i podłączenie transformatora może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 lub płycie montażowej w szafie sterowniczej. Przekrój przewodów należy dobrać do rzeczywistego poboru prądu (zgodnie z normami) oraz zabezpieczyć obwód pierwotny odpowiednim wyłącznikiem nadprądowym. Podłączenie odczepów +/-5% należy wykonać zgodnie z dokumentacją producenta – dobór odpowiedniego zaczepu kompensuje wahania napięcia sieciowego. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki jest stopień ochrony tego transformatora? Stopień ochrony wynosi IP00 – oznacza to, że transformator nie ma obudowy chroniącej przed dotykiem. Należy go montować w szafie sterowniczej lub rozdzielnicy z zachowaniem wymaganych odstępów izolacyjnych.
• Czy transformator posiada odczepy do regulacji napięcia? Tak, uzwojenie pierwotne wyposażono w zaczepy +/-5%, co pozwala na regulację napięcia wyjściowego w zależności od rzeczywistego napięcia sieciowego – szczególnie przydatne w instalacjach z dużymi wahaniami.
• Do jakich norm jest zgodny ten transformator? Spełnia wymagania norm IEC/EN 61558-2-2, VDE 0570 część 2-2, UL 506 oraz CSA 22.2 No.66 – gwarantuje to bezpieczeństwo użytkowania w różnych systemach elektrycznych.
