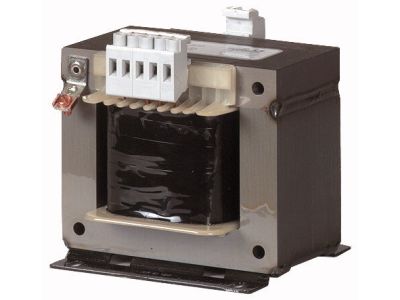

Transformator sterujący 160VA STN0,16(230/24) nN seria STN | 204947 Eaton

Alternatywny kod produktu: STN0,16(230/24)

Opis i Kluczowe Cechy

Transformator sterujący z serii STN, symbol katalogowy 204947, o mocy znamionowej 160 VA (0,16 kVA) i napięciu wyjściowym 24 V, przeznaczony do zasilania obwodów sterowania napięciem bezpiecznym. Dzięki podwyższonej izolacji między uzwojeniami, częścia ruchomych ani styki są stosowane w układach automatyki przemysłowej i rozdzielnicach. Wyposażony w zaciski śrubowe ułatwiające przyłączenie przewodów. Stopień ochrony IP00 umożliwia stosowanie w suchych wnętrzach szaf sterowniczych.

• Moc znamionowa 160 VA (0,16 kVA): zapewnia stabilne zasilanie odbiorników o łącznym poborze do 160 VA, np. kilku styczników, przekaźników lub modułów PLC.
• Napięcie wyjściowe 24 V AC: napięcie bezpieczne SELV zgodne z normami, umożliwiające bezpieczną obsługę i konserwację bez ryzyka porażenia.
• Krótkotrwała wartość znamionowa 0,32 kVA (200% mocy znamionowej): pozwala na chwilowe przeciążenie podczas rozruchu odbiorników indukcyjnych (np. styczników) bez ryzyka uszkodzenia.
• Zaciski śrubowe: prosty, pewny montaż przewodów o odpowiednim przekroju – bez użycia specjalistycznych narzędzi.
• Stopień ochrony IP00: konstrukcja otwarta przeznaczona do zabudowy w szafie rozdzielczej, gdzie nie ma zagrożenia pyłem ani wilgocią.

Zgodność z Normami

Transformator skonstruowano i przetestowano zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Produkt jest odpowiedni do używania zgodnie z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikację CE.

Zastosowanie

Transformator sterujący STN sprawdza się w układach wymagających odseparowanego napięcia 24 V AC do zasilania obwodów sterowniczych, sygnalizacyjnych i bezpieczeństwa. Stosuje się go w rozdzielnicach przemysłowych, szafach automatyki oraz instalacjach budynkowych.

• Zasilanie styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Zasilanie obwodów sygnalizacji optycznej i akustycznej (lampki, brzęczyki) napięciem 24 V.
• Zasilanie układów bezpieczeństwa maszyn zgodnie z wymaganiami normy IEC/EN 60204-1.
• Zasilanie czujników, siłowników i innych odbiorników automatyki budynkowej wymagających napięcia 24 V.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie wejściowe i upewnij się, że obwód nie jest pod napięciem. Transformator przystosowany jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – dla mocy 160 VA przy 24 V prąd wyjściowy wynosi ok. 6,7 A. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację w szafie ze względu na stopień ochrony IP00.

FAQ

• Czy transformator nadaje się do pracy ciągłej z pełnym obciążeniem? Tak, moc znamionowa 160 VA określa obciążenie ciągłe. Przy większych obciążeniach krótkotrwałych (do 320 VA) dopuszczalna jest praca przez czas określony w karcie katalogowej.
• Jaki jest stopień ochrony i gdzie mogę go zamontować? Stopień ochrony IP00 oznacza brak ochrony przed wilgocią i pyłem. Transformator należy instalować w suchych, zamkniętych szafach rozdzielczych z odpowiednim odprowadzaniem ciepła.
• Czy transformator jest zgodny z normami bezpieczeństwa maszyn? Tak, jest odpowiedni do używania zgodnie z IEC/EN 60204-1 (bezpieczeństwo maszyn) oraz spełnia wymagania ochrony przeciwporażeniowej VDE 0100 część 410.
