Transformator sterujący 100VA, STN0,1(400/230) nN seria STN | 204942 Eaton

Alternatywny kod produktu: STN0,1(400/230)

Opis i Kluczowe Cechy

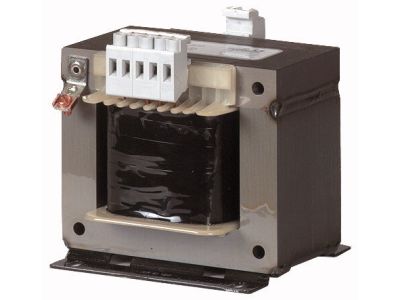

Transformator sterujący STN0,1 (symbol 204942) o mocy znamionowej 0,1 kVA (100 VA) to urządzenie przeznaczone do zasilania obwodów sterowania w instalacjach przemysłowych i budynkowych. Przetwarza napięcie wejściowe 400 V ±5% na bezpieczne napięcie wyjściowe 230 V, zapewniając stabilne zasilanie dla styczników, przekaźników, PLC i innych odbiorników sterowniczych. Kompaktowa obudowa o stopniu ochrony IP00 umożliwia montaż w suchych pomieszczeniach wewnątrz rozdzielnic.

• Moc znamionowa 100 VA: Wystarczająca do równoczesnego zasilania kilku urządzeń sterowniczych, minimalizuje ryzyko przeciążenia transformatora w normalnych warunkach pracy.
• Krótkotrwała wydajność 160 VA: Pozwala na pracę z większym obciążeniem przez czas niezbędny do załączenia odbiorników, zwiększa elastyczność projektowania obwodów sterowania.
• Napięcie wejściowe 400 V ±5%: Przystosowany do typowych sieci trójfazowych (z wyprowadzonym przewodem neutralnym), umożliwia łatwą integrację z istniejącą instalacją.
• Napięcie wyjściowe 230 V: Bezpośrednio zasila standardowe urządzenia sterownicze i oświetleniowe o napięciu 230 V AC, eliminuje konieczność stosowania dodatkowych konwerterów.
• Stopień ochrony IP00: Konstrukcja przeznaczona do zabudowy w suchych strefach rozdzielnic, zapewnia swobodny dostęp do zacisków i skuteczne oddawanie ciepła.

Zgodność z Normami

Transformator STN0,1 został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach sterowania. Ponadto urządzenie jest odpowiednie do stosowania w systemach spełniających wymagania IEC/EN 60204-1 (bezpieczeństwo maszyn), ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410 (ochrona przeciwporażeniowa). Produkt posiada oznaczenie CE.

Zastosowanie

Transformator sterujący STN0,1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i stabilne napięcie 230 V do zasilania obwodów sterowania w środowisku przemysłowym i komercyjnym.

• Zasilanie styczników, przekaźników, przekaźników czasowych i innych elementów aparatury modułowej w szafach sterowniczych.
• Zasilanie układów PLC, sterowników przemysłowych i paneli operatorskich w maszynach produkcyjnych.
• Zasilanie obwodów sygnalizacji, oświetlenia szaf sterowniczych oraz systemów alarmowych.
• Tworzenie izolowanych obwodów pomocniczych w instalacjach budynkowych, np. do zasilania pomp, wentylacji czy bram automatycznych.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Transformator należy mocować w pozycji zapewniającej naturalne oddawanie ciepła (np. na płycie montażowej lub szynie TH35, jeśli przewidziano). Przekrój przewodów dobierz do znamionowego prądu obwodu pierwotnego i wtórnego zgodnie z normami. Zaciski śrubowe dokręć momentem zgodnym z danymi producenta (szczegóły w karcie katalogowej). Ze względu na stopień ochrony IP00 urządzenie musi być zainstalowane w obudowie rozdzielnicy chroniącej przed dotykiem i zanieczyszczeniami.

FAQ

• Czy transformator jest wyposażony w LED sygnalizujący pracę? Brak informacji o diodzie LED w danych producenta. Transformator STN0,1 standardowo nie posiada sygnalizacji optycznej – obecność napięcia można sprawdzić typowym miernikiem.
• Jaki jest stopień ochrony transformatora? Stopień ochrony IP00, co oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Urządzenie musi być montowane w suchej, czystej rozdzielnicy, aby zapewnić bezpieczną i trwałą pracę.
• Jaką maksymalną moc można obciążyć transformator przez krótki czas? Krótkotrwała wartość znamionowa wynosi 0,16 kVA (160 VA). Przeciążenie powyżej mocy znamionowej (100 VA) jest dopuszczalne jedynie przez ograniczony czas (np. przy załączaniu odbiorników) – należy przestrzegać zaleceń producenta, aby nie dopuścić do przegrzania.
