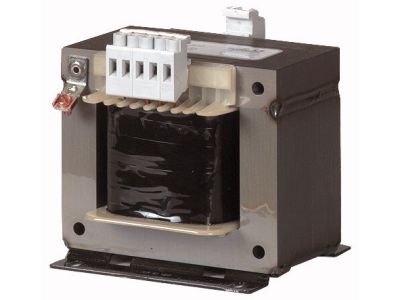

Transformator sterujący 1,6kVA, STN1,6(400/230) nN seria STN | 221524 Eaton

Alternatywny kod produktu: STN1,6(400/230)

Opis i Kluczowe Cechy

Transformator sterujący typu STN1,6(400/230) nN o mocy 1,6 kVA (symbol katalogowy 221524) to urządzenie przeznaczone do zasilania obwodów sterowniczych napięciem 230 V z sieci trójfazowej 400 V. Zapewnia separację galwaniczną między obwodem pierwotnym a wtórnym, co podnosi bezpieczeństwo obsługi i chroni przed przepięciami. Sprawdzi się jako transformator zabezpieczający lub rozłączający w instalacjach przemysłowych i budynkowych.

• Moc znamionowa 1,6 kVA: umożliwia jednoczesne zasilanie kilku urządzeń sterowniczych, takich jak styczniki, przekaźniki czy moduły PLC, bez ryzyka przeciążenia.
• Napięcie wejściowe 400 V AC: przystosowany do podłączenia do typowej sieci trójfazowej, co ułatwia integrację z istniejącymi instalacjami zasilającymi.
• Napięcie wyjściowe 230 V AC: standardowe napięcie obwodów sterowania, kompatybilne z większością aparatury modułowej dostępnej na rynku.
• Zastosowanie jako transformator zabezpieczający lub rozłączający: zapewnia bezpieczne odseparowanie obwodu wtórnego od sieci zasilającej, co jest kluczowe dla ochrony personelu i urządzeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa. W dokumentacji technicznej producenta znajdują się szczegółowe informacje o spełnianych wymaganiach.

Zastosowanie

Transformator STN1,6(400/230) nN znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne, odseparowane galwanicznie napięcie 230 V do zasilania obwodów sterowniczych. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz w automatyce budynkowej.

• Zasilanie styczników i przekaźników w układach sterowania maszyn i linii produkcyjnych.
• Zasilanie modułów PLC, sterowników oraz zasilaczy buforowych w instalacjach przemysłowych.
• Zasilanie układów automatyki budynkowej (oświetlenie, rolety, ogrzewanie) wymagających separacji galwanicznej.
• Praca jako transformator zabezpieczający w obwodach pomiarowych i sterowniczych, gdzie wymagane jest rozdzielenie obwodów sieciowych od sterujących.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie ze wszystkich biegunów. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia transformatora (zgodnie z danymi znamionowymi). Zaleca się zastosowanie zabezpieczeń nadprądowych po stronie pierwotnej. Transformator montować w pozycji poziomej z zachowaniem odpowiedniej wentylacji – szczegółowe wymiary i odstępy podano w instrukcji montażu.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie termiczne? W dostępnych danych technicznych nie ma informacji o wbudowanym zabezpieczeniu termicznym. Zaleca się stosowanie zewnętrznych zabezpieczeń nadprądowych i termicznych w zależności od warunków pracy.
• Czy napięcie wyjściowe 230 V jest bezpieczne do dotyku? Napięcie 230 V AC nie jest napięciem bezpiecznym SELV. Transformator zapewnia separację galwaniczną, ale wymaga standardowych środków ochrony przeciwporażeniowej, takich jak wyłączniki różnicowoprądowe i uziemienie obudowy.
• Jaki jest stopień ochrony IP tego transformatora? Producent nie podaje stopnia ochrony IP. W typowych zastosowaniach wewnątrz rozdzielnic transformator powinien być montowany w obudowie o odpowiednim IP, dostosowanym do warunków otoczenia (np. IP20 w suchych pomieszczeniach).
