Transformator sterujący 1,0kVA, STZ1,0(*/*) nN seria STZ | 914771 Eaton

Alternatywny kod produktu: STZ1,0(*/*)

Opis i Kluczowe Cechy

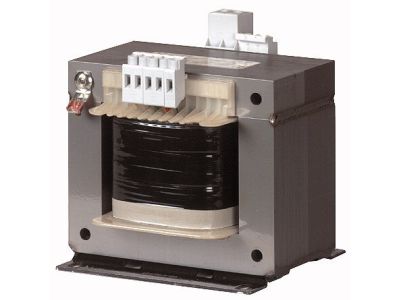

Transformator sterujący STZ1,0 (symbol 914771) z serii STZ to jednofazowe urządzenie o mocy znamionowej 1,0 kVA, przeznaczone do pracy w układach sterowania, separacji galwanicznej oraz zasilania obwodów bezpieczeństwa. Dzięki szerokiemu zakresowi napięć wejściowych (50–950 V ±5%) i wyjściowych (12–1000 V) umożliwia elastyczne dopasowanie do wymagań konkretnej instalacji. Krótkotrwała wartość znamionowa 2,8 kVA zapewnia rezerwę mocy przy rozruchu odbiorników. Transformator wyposażono w zaciski śrubowe ułatwiające podłączenie przewodów.

• Moc znamionowa 1,0 kVA: gwarantuje stabilne zasilanie odbiorników o łącznym obciążeniu do 1 kVA, przy zachowaniu marginesu bezpieczeństwa.
• Krótkotrwała wartość znamionowa 2,8 kVA: umożliwia bezpieczną pracę przy przeciążeniach rozruchowych, np. przy załączaniu silników lub transformatorów.
• Zakres napięcia wejściowego 50–950 V ±5%: uniwersalność zastosowań – transformator można podłączyć do różnych sieci bez konieczności stosowania dodatkowych regulatorów.
• Zakres napięcia wyjściowego 12–1000 V: elastyczne dopasowanie napięcia wtórnego do potrzeb sterowania, sygnalizacji lub zasilania bezpiecznego.
• Stopień ochrony IP00: konstrukcja otwarta przeznaczona do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych lub rozdzielnic zewnętrznych.
• Zaciski śrubowe: solidne, łatwe w montażu połączenia przewodów o odpowiednim przekroju.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2, IEC/EN 61558-2-4 oraz IEC/EN 61558-2-6 (VDE 0570 Część 2-2, 2-4, 2-6). Jest odpowiedni do użytku w instalacjach zgodnych z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikat CE.

Zastosowanie

Transformator STZ1,0 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest separacja galwaniczna, obniżenie lub podwyższenie napięcia oraz zasilanie obwodów sterowniczych.

• Sterowanie stycznikami, przekaźnikami, panelami operatorskimi i PLC w szafach sterowniczych.
• Zasilanie obwodów sygnalizacji i bezpieczeństwa (transformator bezpieczeństwa zgodny z VDE 0570-2-6).
• Separacja galwaniczna obwodów pomiarowych i regulacyjnych w instalacjach przemysłowych.
• Zasilanie odbiorników wymagających napięcia 12–1000 V AC w rozdzielnicach i maszynach.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Transformator montować w suchym pomieszczeniu, wewnątrz obudowy zapewniającej ochronę przed dotykiem i pyłem (IP00 wymaga osłony zewnętrznej). Podłączanie przewodów wykonać zgodnie z dokumentacją producenta, z zachowaniem odpowiedniego momentu dokręcania zacisków śrubowych. Przekrój przewodów dobrać do rzeczywistego prądu obciążenia, uwzględniając normy instalacyjne.

FAQ

• Czy transformator posiada podświetlenie lub wskaźniki LED? Produkt nie jest wyposażony w elementy sygnalizacyjne – pełni wyłącznie funkcję transformacji napięcia.
• Jaki jest stopień ochrony IP? IP00 – urządzenie przeznaczone do montażu wewnątrz szafy sterowniczej lub obudowy zewnętrznej, w suchym środowisku.
• Czy transformator może pracować jako transformator bezpieczeństwa (SELV)? Tak, spełnia wymagania normy VDE 0570 Część 2-6 (IEC/EN 61558-2-6) dla transformatorów bezpieczeństwa, pod warunkiem prawidłowego doboru napięcia wyjściowego.
