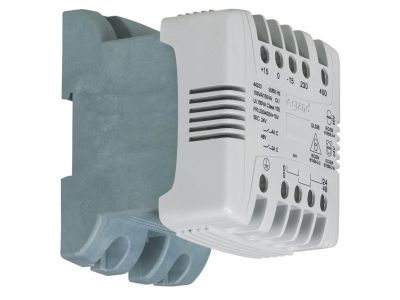

Transformator sterowniczy z filtrem 230/400-24/48V 160VA | 044234 Legrand

Opis i Kluczowe Cechy

Transformator sterowniczy z filtrem przeciwzakłóceniowym o symbolu 044234 to jednofazowy transformator separacyjny i bezpieczeństwa przystosowany do zasilania obwodów sterowania i sygnalizacji napięciem 24 V lub 48 V. Dzięki mocy znamionowej 160 VA (140 VA wg UL) oraz dopuszczalnej chwilowej obciążalności 250 VA zapewnia stabilną i bezpieczną pracę w instalacjach przemysłowych. Możliwość montażu na płycie montażowej lub bezpośrednio na szynie TH35 (do 250 VA) ułatwia integrację w rozdzielnicy.

• Moc znamionowa 160 VA (wg PN/CSA) / 140 VA (wg UL): Gwarantuje nieprzerwane zasilanie odbiorników sterowniczych i sygnalizacyjnych przy obciążeniach nominalnych, a dopuszczalna chwilowa przeciążalność 250 VA (cosφ=0,5) umożliwia krótkotrwałe pokrycie skoków poboru prądu.
• Zabudowany filtr przeciwzakłóceniowy: Tłumi zakłócenia elektromagnetyczne, chroniąc czułe elementy sterownicze (PLC, przekaźniki) przed zakłóceniami sieciowymi i zapewniając czystość sygnału.
• Napięcie pierwotne 230–400 V ±15% / wtórne 24–48 V: Uniwersalne dopasowanie do różnych sieci zasilających oraz możliwość wyboru napięcia wtórnego w zależności od wymagań odbiorników – obniża ryzyko błędów montażowych.
• Stopień ochrony IP 2X i wytrzymałość mechaniczna IK 04: Chroni przed dostępem do części czynnych oraz przed uderzeniami mechanicznymi, co zwiększa trwałość i bezpieczeństwo użytkowania w warunkach przemysłowych.
• Dostarczany z zaciskiem ochronnym (do 1000 VA): Ułatwia prawidłowe uziemienie obudowy, co jest wymagane dla zapewnienia ochrony przeciwporażeniowej.

Zgodność z Normami

Transformator spełnia wymagania norm: PN-EN 61558-2-2, PN-EN 61558-2-4, PN-EN 61558-2-6 (bezpieczeństwo transformatorów sterowniczych i separacyjnych), a także UL506 oraz CSA C22-2 nr 66. Dodatkowo jest zgodny z normami dotyczącymi wyposażenia budynków: PN-EN 61131-2, PN-EN 60204-1, PN-EN 60439-1. Posiada oznaczenie CE.

Zastosowanie

Transformator 044234 znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna oraz stabilne napięcie sterownicze lub sygnalizacyjne.

• Zasilanie układów sterowania maszyn i urządzeń przemysłowych (np. styczników, przekaźników, PLC).
• Zasilanie obwodów sygnalizacji i oświetlenia sterowniczego (24 V / 48 V).
• Separacja galwaniczna obwodów sterowniczych od sieci energetycznej w szafach rozdzielczych.
• Zasilanie systemów automatyki budynkowej (BMS) w napięcie bezpieczne SELV/PELV.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie można mocować na płycie montażowej za pomocą śrub lub – w przypadku mocy do 250 VA – bezpośrednio na szynie TH35 (wspornik montażowy). Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z normami (np. PN-EN 60204-1). Zacisk ochronny (oznaczony) musi być podłączony do instalacji ochronnej. Momenty dokręcania śrub zacisków – według dokumentacji producenta. Nie należy przekraczać obciążenia chwilowego 250 VA przez czas dłuższy niż krótkotrwały.

FAQ

• Czy transformator posiada wbudowany filtr przeciwzakłóceniowy? Tak, model 044234 jest wyposażony w filtr przeciwzakłóceniowy ograniczający emisję i wrażliwość na zakłócenia wysokoczęstotliwościowe.
• Jaki jest stopień ochrony i odporność na uderzenia? Transformator ma stopień ochrony IP 2X oraz klasę wytrzymałości mechanicznej IK 04, co oznacza ochronę przed dostępem do części pod napięciem i przed uderzeniami o energii 2 J.
• Czy można go zamontować na szynie DIN TH35? Tak, transformatory o mocy do 250 VA (w tym 160 VA) mogą być montowane bezpośrednio na szynie TH35 bez dodatkowej płyty montażowej.
