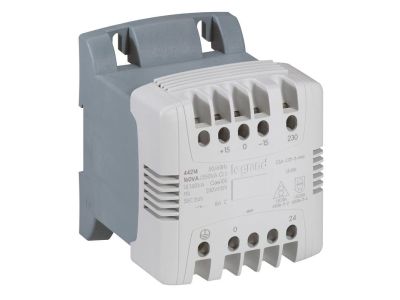

Transformator sterowniczy, separacyjny z filtrem 230/400-115/230V 630VA | 044267 Legrand

Opis i Kluczowe Cechy

Transformator sterowniczy, separacyjny z filtrem przeciwzakłóceniowym o symbolu 044267 przeznaczony jest do zasilania obwodów sterowania i sygnalizacji. Urządzenie oferuje moc 630 VA (wg PN/CSA) oraz 500 VA (wg UL), co umożliwia bezpieczne zasilanie kilku odbiorników w układach automatyki. Uzwojenie pierwotne 230–400 V z regulacją ±15 V oraz wtórne 115–230 V zapewniają elastyczność w różnych sieciach zasilających. Dzięki wbudowanemu filtrowi redukowane są zakłócenia elektromagnetyczne, co przekłada się na stabilną pracę sterowników i przekaźników. Montaż odbywa się na płycie montażowej za pomocą śrub, a obudowa chroni elementy aktywne do 1000 VA.

• Moc 630 VA (PN/CSA) / 500 VA (UL): wystarczająca do zasilania kilku urządzeń sterowniczych bez ryzyka przeciążenia w normalnej pracy.
• Dopuszczalna chwilowa obciążalność 1600 VA (cos φ = 0,5): wysoka przeciążalność umożliwia obsługę prądów rozruchowych styczników i przekaźników.
• Uzwojenie pierwotne 230–400 V ±15 V: szeroki zakres napięć wejściowych pozwala na stosowanie w instalacjach jednofazowych (230 V) i międzyfazowych (400 V).
• Uzwojenie wtórne 115–230 V: elastyczność wyboru napięcia wyjściowego w zależności od wymagań obwodu sterowania.
• Wbudowany filtr przeciwzakłóceniowy: redukuje zakłócenia EMI pochodzące z sieci i generowane przez odbiorniki, chroniąc czułe układy elektroniczne.

Zgodność z Normami

Transformator spełnia wymagania norm PN-EN 61558-2-2 oraz PN-EN 61558-2-4 lub 2-6 dotyczących transformatorów sterowniczych i separacyjnych. Posiada certyfikację UL 506 oraz CSA C22.2 nr 66. Ponadto jest zgodny z normami wyposażenia budynków PN-EN 61131-2, PN-EN 60204-1 oraz PN-EN 60439-1, co potwierdza jego przydatność w przemysłowych układach sterowania i rozdzielnicach.

Zastosowanie

Transformator 044267 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne, separowane zasilanie obwodów sterowania z filtracją zakłóceń.

• Zasilanie układów sterowania PLC, sterowników swobodnie programowalnych oraz modułów I/O.
• Zasilanie cewek styczników, przekaźników i zaworów elektromagnetycznych w szafach sterowniczych.
• Zasilanie obwodów sygnalizacji (lampki, sygnalizatory) w instalacjach przemysłowych.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej w aplikacjach wymagających podwyższonej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż transformatora może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na płycie montażowej za pomocą śrub (zgodnie z otworami montażowymi). Należy zapewnić odpowiednią wentylację oraz zachować minimalne odległości od innych elementów zgodnie z dokumentacją producenta. Przekrój przewodów zasilających i odbiorczych dobrać do prądu znamionowego oraz mocy transformatora. Zacisk ochronny (dostarczany w komplecie) podłączyć do szyny PE. Nie przewidziano montażu na szynie TH35 – transformatory o mocy 630 VA montuje się wyłącznie na płycie.

FAQ

• Czy transformator ma wbudowany filtr przeciwzakłóceniowy? Tak, model 044267 wyposażony jest w filtr redukujący zakłócenia elektromagnetyczne, co zapewnia czystsze zasilanie dla wrażliwych odbiorników.
• Jaki jest stopień ochrony obudowy? Obudowa transformatora chroni elementy aktywne przed przypadkowym dotknięciem (do 1000 VA). Pełny stopień ochrony IP w danych technicznych dotyczy modeli ≤ 400 VA – dla wersji 630 VA zalecamy montaż w szafie o odpowiednim IP.
• Czy transformator można zamontować na szynie DIN? Nie. Modele o mocy powyżej 250 VA (w tym 044267) montuje się na płycie montażowej za pomocą śrub. Szyna DIN TH35 przewidziana jest tylko dla transformatorów do 250 VA.
