Transformator sterowniczy, separacyjny z filtrem 230/400-115/230 1000VA | 044268 Legrand

Opis i Kluczowe Cechy

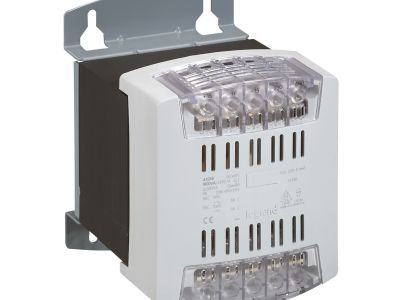

Transformator sterowniczy separacyjny z filtrem przeciwzakłóceniowym (symbol 044268) o mocy 1000 VA (wg PN i CSA) / 700 VA (wg UL) umożliwia bezpieczną separację galwaniczną obwodów sterowania od sieci zasilającej 230/400 V, dostarczając napięcie wtórne 115/230 V. Wbudowany filtr przeciwzakłóceniowy redukuje zakłócenia przewodzone, co chroni wrażliwe urządzenia sterujące (PLC, sterowniki) przed zaburzeniami sieciowymi. Transformator przeznaczony jest do montażu na płycie montażowej za pomocą śrub i dostarczany jest z zaciskiem ochronnym.

• Moc znamionowa 1000 VA (PN/CSA) / 700 VA (UL): Zapewnia wydajność wystarczającą do zasilania obwodów sterowania i sygnalizacji w maszynach i instalacjach przemysłowych, przy jednoczesnej zgodności z różnymi normami regionalnymi.
• Chwilowa obciążalność 2000 VA (przy cosφ = 0,5): Pozwala na pokrycie krótkotrwałych przeciążeń, np. podczas rozruchu odbiorników indukcyjnych, bez ryzyka przeciążenia transformatora.
• Wbudowany filtr przeciwzakłóceniowy: Redukuje zakłócenia przewodzone z sieci, chroniąc wrażliwe urządzenia sterujące (PLC, przekaźniki) przed zakłóceniami i poprawiając stabilność pracy układu.
• Separacja galwaniczna obwodów pierwotnego i wtórnego: Izoluje obwody sterowania od sieci zasilającej, eliminując zagrożenie porażeniem i pętle mas – kluczowe dla bezpieczeństwa personelu i poprawnej pracy instalacji.
• Zacisk ochronny w komplecie (dla 1000 VA): Ułatwia podłączenie przewodu ochronnego zgodnie z wymogami norm bezpieczeństwa.

Zgodność z Normami

Transformator spełnia wymagania norm PN-EN 61558-2-2 i 2-4 lub 2-6 (transformatory separacyjne i sterownicze), UL506 oraz CSA C22-2 nr 66. Ponadto jest zgodny z normami dotyczącymi wyposażenia budynków: PN-EN 61131-2, PN-EN 60204-1, PN-EN 60439-1. Posiada certyfikację CE.

Zastosowanie

Transformator sterowniczy z filtrem znajduje zastosowanie w szafach sterowniczych, rozdzielnicach maszyn i urządzeń przemysłowych, gdzie wymagana jest stabilizacja napięcia, separacja galwaniczna oraz filtracja zakłóceń.

• Zasilanie układów sterowania maszyn (PLC, przekaźników, styczników) obniżonym napięciem 115/230 V.
• Separacja galwaniczna w systemach automatyki budynkowej – eliminacja pętli mas.
• Zasilanie sygnalizacji i oświetlenia sterowniczego z filtracją zakłóceń sieciowych.
• Instalacje wymagające zgodności z normą maszynową PN-EN 60204-1.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem bezwzględnego odłączenia napięcia. Transformator o mocy 1000 VA montuje się na płycie montażowej za pomocą śrub (zgodnie z danymi producenta). Należy dobrać przekrój przewodów do prądu obciążenia i zastosować odpowiednie zabezpieczenia nadprądowe. Zacisk ochronny podłączyć do przewodu ochronnego instalacji. Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Ze względu na możliwe nagrzewanie się transformatora podczas pracy, należy zapewnić odpowiednią wentylację i zachować odstępy od innych elementów.

FAQ

• Czy transformator posiada wbudowany filtr przeciwzakłóceniowy? Tak, model 044268 jest wyposażony w filtr przeciwzakłóceniowy. W serii transformatorów filtr nie występuje w wariantach o symbolach 0442 16/17/18.
• Jaki jest stopień ochrony transformatora? Dla transformatorów o mocy do 400 VA producent deklaruje IP2X i IK04. Dla mocy 1000 VA elementy aktywne są chronione obudową, jednak w dostarczonych danych nie podano konkretnej klasy IP. Zaleca się montaż w szafie o odpowiednim stopniu ochrony.
• Jaką moc transformatora uwzględnić przy projektowaniu: 1000 VA czy 700 VA? Moc znamionowa zależy od stosowanych norm: wg PN i CSA jest to 1000 VA, natomiast wg norm UL – 700 VA. Przy projektowaniu należy kierować się wymaganiami obowiązującymi dla danego regionu i zastosowania.
