Transformator sieciowy TR-24 zasilanie 230V AC 24V 0,5A | TR-24 F&F

Opis i Kluczowe Cechy

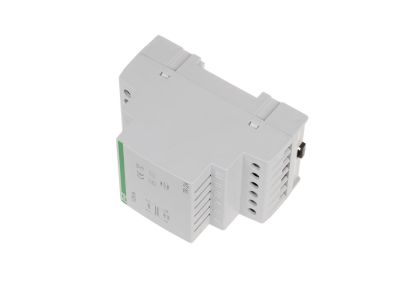

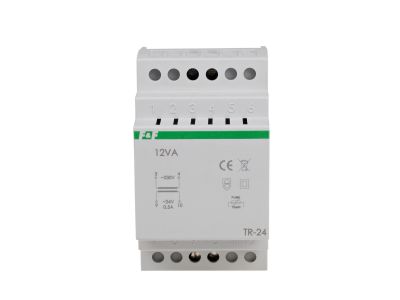

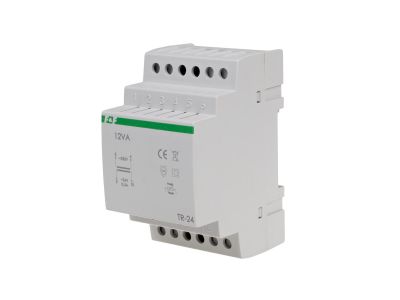

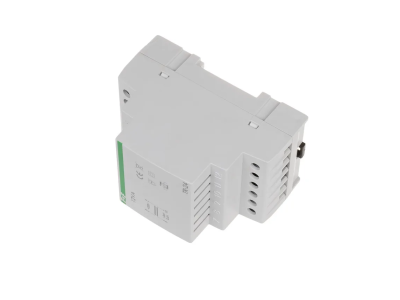

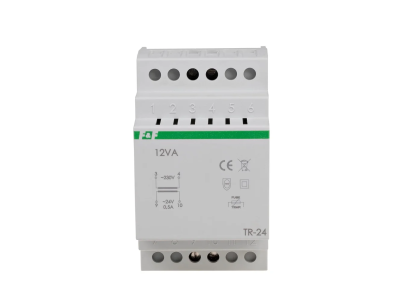

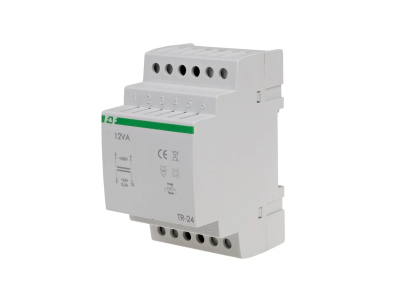

Transformator sieciowy TR-24 marki F&F to profesjonalne urządzenie indukcyjne zaprojektowane do obniżania napięcia sieciowego 230 V AC do bezpiecznego poziomu 24 V. Urządzenie charakteryzuje się mocą wyjściową wynoszącą 12 VA oraz maksymalnym prądem obciążenia na poziomie 0,5 A. Dzięki wysokiej sprawności energetycznej, sięgającej 85%, transformator minimalizuje straty mocy w postaci ciepła, co przekłada się na dłuższą żywotność komponentów i stabilną pracę całego układu. Konstrukcja urządzenia oparta jest na solidnej obudowie o szerokości 3 modułów (52,5 mm), co pozwala na estetyczną zabudowę w standardowych rozdzielnicach elektrycznych.

• Napięcie zasilania: Standardowe 230 V AC, kompatybilne z większością instalacji budynkowych i przemysłowych.
• Napięcie wyjściowe: 24 V, idealne do zasilania obwodów sterowniczych i sygnalizacyjnych.
• Wydajność prądowa: Maksymalny prąd 0,5 A pozwala na zasilanie wielu odbiorników o niskim poborze mocy.
• Złącza: Solidne zaciski śrubowe o przekroju do 4,0 mm² gwarantują pewne połączenie elektryczne nawet przy użyciu grubszego okablowania.
• Stopień ochrony: IP20, zapewniający ochronę przed dotykiem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi transformatorów separacyjnych i bezpieczeństwa. Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Wykorzystanie wysokiej jakości materiałów izolacyjnych gwarantuje odpowiednią separację galwaniczną między obwodem pierwotnym a wtórnym, co jest kluczowe dla ochrony przeciwporażeniowej w systemach automatyki.

Zastosowanie

Transformator TR-24 znajduje szerokie zastosowanie w miejscach, gdzie wymagane jest zasilanie urządzeń elektrycznych i elektronicznych niewymagających stabilizowanego ani filtrowanego napięcia. Jest to rozwiązanie dedykowane przede wszystkim dla:

• Systemów dzwonkowych i gongów w budownictwie mieszkaniowym.
• Układów sterowania oświetleniem i automatyki domowej.
• Zasilania cewek przekaźników i styczników pracujących na napięciu 24 V.
• Systemów sygnalizacji optycznej i akustycznej w szafach sterowniczych.
• Urządzeń wymagających separacji od sieci energetycznej bez konieczności stosowania zasilaczy impulsowych.

Wskazówki Montażowe

Montaż transformatora TR-24 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,5 Nm, co zapewnia optymalny styk elektryczny i zapobiega uszkodzeniu gniazd zaciskowych.
• Przekrój przewodów: Możliwość podłączenia przewodów o przekroju do 4,0 mm² pozwala na elastyczne dopasowanie okablowania do specyfiki instalacji.
• Temperatura pracy: Urządzenie powinno pracować w otoczeniu o temperaturze od -10°C do +40°C. Należy zapewnić swobodną cyrkulację powietrza wokół obudowy.
• Pozycja montażu: Zaleca się montaż pionowy na szynie DIN w celu optymalizacji odprowadzania ciepła.

FAQ

Czy transformator TR-24 posiada stabilizację napięcia?
Nie, model TR-24 jest klasycznym transformatorem sieciowym. Napięcie wyjściowe może ulegać wahaniom w zależności od zmian napięcia w sieci zasilającej oraz stopnia obciążenia urządzenia.

Czy mogę zasilić tym transformatorem czułą elektronikę mikroprocesorową?
Transformator ten dostarcza napięcie przemienne 24 V (AC). Jeśli urządzenie wymaga napięcia stałego (DC) lub wysokiej stabilności, należy zastosować dodatkowy układ prostowniczy z filtracją lub zasilacz impulsowy.

Ile miejsca zajmuje transformator w rozdzielnicy?
Urządzenie ma szerokość 52,5 mm, co odpowiada 3 standardowym modułom w szafie rozdzielczej.
