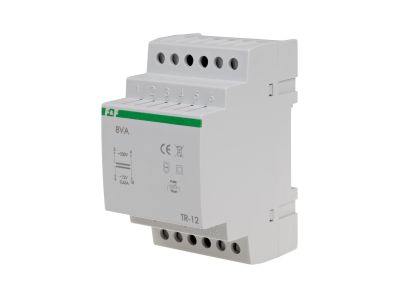

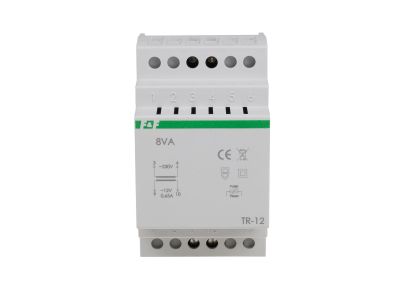

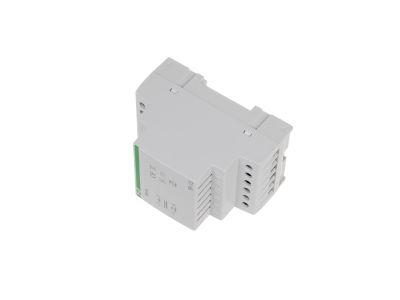

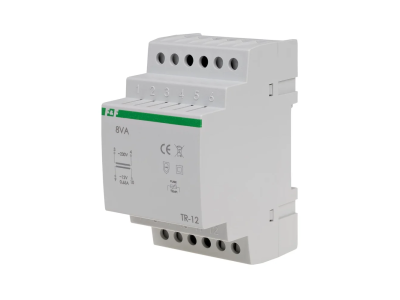

Transformator sieciowy TR-12 zasilanie 230V AC 12V 0,66A | TR-12 F&F

Opis i Kluczowe Cechy

Transformator sieciowy TR-12 marki F&F to profesjonalne urządzenie elektroenergetyczne zaprojektowane do zasilania systemów niskonapięciowych. Urządzenie przekształca napięcie sieciowe 230 V AC na bezpieczne napięcie wyjściowe 12 V AC. Dzięki mocy wyjściowej wynoszącej 8 VA oraz maksymalnemu prądowi obciążenia na poziomie 0,66 A, transformator stanowi niezawodne źródło energii dla komponentów automatyki budynkowej i przemysłowej. Wysoka sprawność urządzenia, sięgająca 85%, minimalizuje straty energii w postaci ciepła, co przekłada się na dłuższą żywotność komponentów zamontowanych wewnątrz rozdzielnicy.

• Napięcie zasilania: Standardowe 230 V AC, kompatybilne z większością instalacji niskiego napięcia.
• Napięcie wyjściowe: 12 V AC, idealne do zasilania dzwonków, elektrozaczepów czy prostych układów sterowania.
• Konstrukcja modułowa: Obudowa o szerokości 3 modułów (52,5 mm) pozwala na estetyczny i szybki montaż w standardowych szafach rozdzielczych.
• Solidne przyłącza: Zaciski śrubowe o przekroju do 4,0 mm² gwarantują pewny styk elektryczny nawet przy użyciu przewodów o większym przekroju.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem przez montera. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -10°C do +40°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych panujących wewnątrz budynków.

Zastosowanie

Transformator TR-12 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest zasilanie urządzeń elektrycznych i elektronicznych niewymagających stabilizowanego i filtrowanego napięcia stałego. Jest to rozwiązanie dedykowane do:

• Zasilania systemów domofonowych i wideodomofonowych.
• Obsługi elektrozaczepów w systemach kontroli dostępu.
• Zasilania dzwonków i gongów sieciowych.
• Układów automatyki wymagających napięcia przemiennego 12 V.
• Oświetlenia pomocniczego o niskim poborze mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Transformator TR-12 jest przystosowany do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zalecany moment dokręcania zacisków śrubowych wynosi 0,5 Nm, co zapewnia optymalne połączenie bez ryzyka uszkodzenia gwintu lub przecięcia żyły przewodu.
• Przekrój przewodów: Możliwość podłączenia przewodów o przekroju do 4,0 mm² pozwala na swobodne dopasowanie okablowania do wymagań spadku napięcia w instalacji.
• Wentylacja: Ze względu na wydzielanie ciepła podczas pracy (sprawność 85%), zaleca się zachowanie minimalnego odstępu od innych urządzeń generujących duże ilości ciepła w rozdzielnicy.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji na szynie DIN, jednak zaleca się montaż pionowy dla lepszej konwekcji powietrza.

FAQ

1. Czy transformator TR-12 posiada wbudowany stabilizator napięcia?
Nie, model TR-12 jest klasycznym transformatorem sieciowym dostarczającym napięcie przemienne (AC). Jest przeznaczony do urządzeń, które nie wymagają filtrowanego i stabilizowanego napięcia DC.

2. Jakie jest maksymalne obciążenie, które mogę podłączyć do tego urządzenia?
Maksymalny prąd obciążenia wynosi 0,66 A przy napięciu 12 V, co sumarycznie daje moc wyjściową 8 VA. Przekroczenie tych wartości może prowadzić do przegrzania urządzenia.

3. Ile miejsca zajmuje transformator w rozdzielnicy?
Urządzenie ma szerokość 52,5 mm, co odpowiada 3 standardowym modułom w szafie bezpiecznikowej.
