Transformator sieciowy TR-08 zasilanie 230V AC 8V 1A | TR-08 F&F

Opis i Kluczowe Cechy

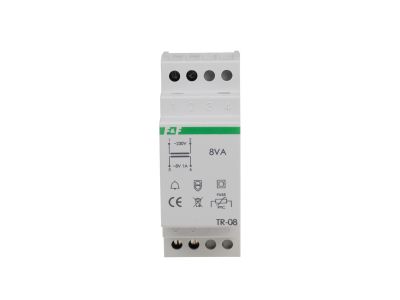

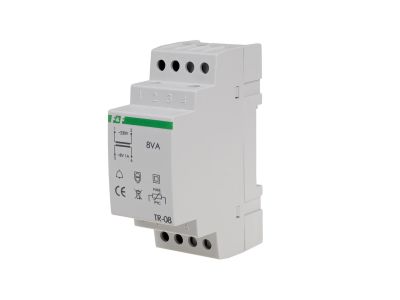

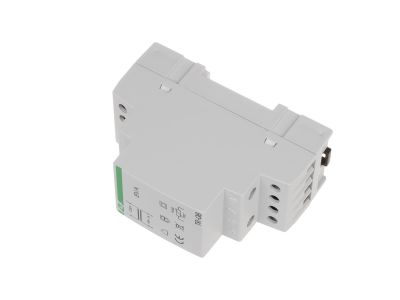

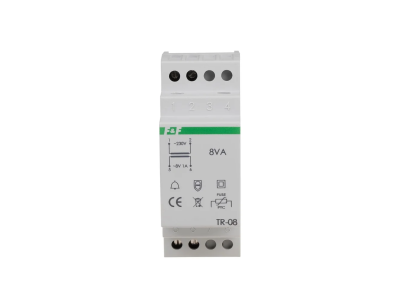

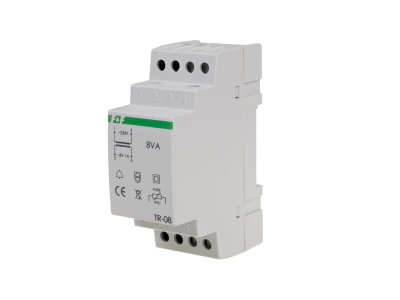

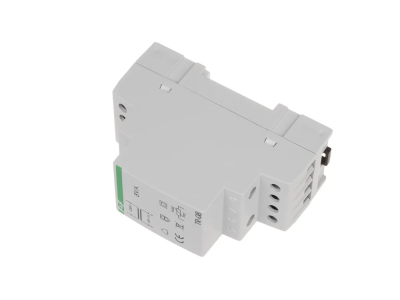

Transformator sieciowy TR-08 to dedykowane źródło napięcia 8 V AC o prądzie obciążenia 1 A (moc 8 VA), przeznaczone do zasilania urządzeń elektrycznych i elektronicznych, które nie wymagają stabilnego, filtrowanego napięcia. Kompaktowa obudowa o szerokości 2 modułów (35 mm) umożliwia łatwy montaż na szynie TH35 w rozdzielnicy. Dzięki sprawności na poziomie 85% urządzenie pracuje oszczędnie, a solidne zaciski śrubowe (maks. przekrój przewodu 4 mm²) zapewniają trwałe i bezpieczne połączenie.

• Napięcie wyjściowe 8 V AC / prąd obciążenia 1 A: Zasilanie urządzeń o niewielkim poborze mocy, takich jak dzwonki, sygnalizatory, przekaźniki czy małe sterowniki, bez ryzyka przeciążenia transformatora.
• Moc wyjściowa 8 VA: Odpowiedni zapas mocy dla typowych odbiorników w instalacjach pomocniczych, przy zachowaniu kompaktowych wymiarów.
• Sprawność 85%: Minimalizacja strat ciepła i strat energii w porównaniu do transformatorów o niższej sprawności, co przekłada się na niższe koszty eksploatacji i mniejsze nagrzewanie w szafie rozdzielczej.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca na szynie DIN – idealne rozwiązanie w ciasnych rozdzielnicach, gdzie liczy się każdy moduł.
• Stopień ochrony IP20: Zabezpieczenie przed dostępem do części pod napięciem – bezpieczna praca wewnątrz rozdzielnic i szaf sterowniczych przy zachowaniu standardowej ochrony przed ciałami stałymi.

Zgodność z Normami

Transformator TR-08 spełnia wymagania obowiązujących europejskich norm bezpieczeństwa dla transformatorów sieciowych oraz posiada certyfikat CE. Został zaprojektowany zgodnie z zasadami zapewniającymi bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Transformator TR-08 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest proste, niezabezpieczone źródło napięcia 8 V AC do zasilania odbiorników nie wymagających stabilizacji ani filtracji napięcia.

• Zasilanie dzwonków drzwiowych, gongów i sygnalizatorów dźwiękowych w budynkach mieszkalnych i biurowych.
• Dostarczanie napięcia do małych przekaźników i styczników pomocniczych w układach automatyki budynkowej.
• Zasilanie sterowników, timerów lub prostych układów logicznych, które dopuszczają tętnienia napięcia sieciowego.
• Zapewnienie napięcia do oświetlenia awaryjnego lub sygnalizacji świetlnej o niskim poborze mocy (np. żarówki 8 V, diody LED z odpowiednim opornikiem).

Wskazówki Montażowe

Montaż transformatora TR-08 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę z zakresu instalacji elektrycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające 230 V AC. Urządzenie montuje się na szynie TH35 (DIN) za pomocą zaczepu zatrzaskowego. Przyłącze przewodów wykonaj przy użyciu zacisków śrubowych, dokręcając śruby momentem 0,5 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do prądu obciążenia (zalecany min. 1,5 mm² dla zasilania, 0,75–1,5 mm² dla strony wtórnej). Nie przekraczaj maksymalnego prądu obciążenia 1 A oraz temperatury pracy -10÷40°C.

FAQ

• Czy transformator TR-08 ma wbudowane podświetlenie lub sygnalizację LED? Nie, model TR-08 nie jest wyposażony w żadne elementy sygnalizacyjne. Jest to podstawowy transformator sieciowy bez dodatkowych funkcji.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy transformator nadaje się do zasilania urządzeń wymagających stabilizowanego napięcia (np. elektronika z mikrokontrolerami)? Nie, TR-08 dostarcza napięcie transformowane bez stabilizacji i filtracji. Stosuj go tylko do urządzeń, które tolerują tętnienia sieciowe (np. dzwonki, przekaźniki, żarówki). Do precyzyjnej elektroniki wymagany jest zasilacz stabilizowany.
