Transformator separacyjny 230-400/115-230V 160VA | 042788 Legrand

Opis i Kluczowe Cechy

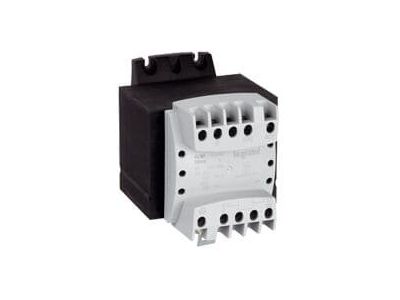

Transformator separacyjny o symbolu 042788, zaprojektowany do pracy z napięciem pierwotnym 230/400 V oraz regulowanym napięciem wtórnym 115/230 V. Moc znamionowa 160 VA zapewnia wystarczający zapas do zasilania obwodów sterowania, sygnalizacji i automatyki budynkowej. Kompaktowa obudowa o stopniu ochrony IP2X oraz możliwość montażu na szynie TH35 (za pomocą dedykowanych uchwytów) ułatwiają instalację w rozdzielnicach i szafach sterowniczych.

• Moc znamionowa 160 VA: bezpieczne zasilanie odbiorników o umiarkowanym poborze mocy w układach wymagających separacji galwanicznej, np. w systemach sterowania i automatyki.
• Regulowane napięcie wtórne 115/230 V: elastyczne dopasowanie do potrzeb instalacji – wybór trybu za pomocą dołączonej szyny łączeniowej, bez konieczności stosowania dodatkowych elementów.
• Stopień ochrony IP2X: skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu wewnątrz rozdzielnic i szaf elektrycznych.
• Montaż na szynie TH35 (do 160 VA): możliwość szybkiego i pewnego mocowania za pomocą uchwytów nr ref. 0044 16 lub płytki nr ref. 428 99 – oszczędność miejsca w rozdzielnicy.
• Częstotliwość 50–60 Hz, klasa I: uniwersalne zastosowanie w instalacjach prądu przemiennego oraz zapewnienie ochrony przed porażeniem poprzez zacisk ochronny (dostarczany w transformatorach do 450 VA).

Zgodność z Normami

Transformator spełnia wymagania norm PN-EN 61558-2-6 (dla napięcia wtórnego 12 V i 24 V) oraz PN-EN 61558-2-4 (dla napięcia wtórnego 48 V, 115 V i 230 V). Ponadto jest zgodny z normami dotyczącymi wyposażenia budynków: PN-EN 61131-2, PN-EN 60204-1 oraz PN-EN 60439-1. Posiada certyfikat CE.

Zastosowanie

Transformator separacyjny 042788 znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna obwodów zasilających od odbiorników, szczególnie w instalacjach sterowania i automatyki przemysłowej oraz budynkowej.

• Zasilanie układów sterowania stycznikami, przekaźnikami i PLC – zapewnia bezpieczną separację napięcia sieciowego.
• Zasilanie obwodów sygnalizacji i oświetlenia sterowniczego w szafach rozdzielczych.
• Zasilanie urządzeń automatyki budynkowej (bramy, rolety, sterowniki) z możliwością wyboru napięcia wtórnego 115 V lub 230 V.
• Separacja galwaniczna w instalacjach przemysłowych zgodnych z normami PN-EN 60204-1 (maszyny) i PN-EN 60439-1 (rozdzielnice).

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (z użyciem uchwytów nr ref. 0044 16 lub płytki nr ref. 428 99) lub na powierzchni płaskiej (w zależności od wersji). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zapewnić właściwą wentylację – transformatory podczas pracy mogą emitować ciepło.

FAQ

• Jak wybrać napięcie wtórne 115 V lub 230 V? Do zestawu dołączona jest szyna łączeniowa. Po odłączeniu napięcia należy odpowiednio połączyć uzwojenia wtórne zgodnie ze schematem umieszczonym na obudowie transformatora. Domyślnie urządzenie skonfigurowane jest na 230 V.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP2X – zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, nie jest natomiast odporny na wodę. Transformator należy montować wewnątrz rozdzielnic lub szaf o wyższym IP.
• Czy transformator można zamontować bezpośrednio na szynie DIN? Tak – w przypadku mocy do 160 VA istnieje możliwość zamocowania na szynie TH35 za pomocą dwóch uchwytów nr ref. 0044 16 lub płytki montażowej nr ref. 428 99 (nie są dołączone do zestawu, należy zamówić osobno).
