Transformator PSZ 100 230/24V IP30 | 16024-9950 Breve-Tufvassons

Opis i Kluczowe Cechy

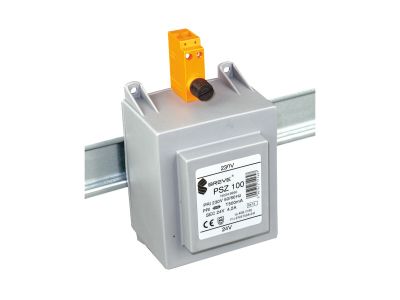

Transformator PSZ 100 230/24V to profesjonalne urządzenie separacyjne od renomowanego producenta Breve-Tufvassons, zaprojektowane z myślą o wymagających systemach automatyki i sterowania. Urządzenie charakteryzuje się mocą znamionową wynoszącą 100 VA, co pozwala na stabilne zasilanie komponentów wymagających obniżonego napięcia bezpiecznego. Napięcie pierwotne (wejściowe) wynosi standardowe 230V AC, natomiast napięcie wtórne (wyjściowe) to 24V AC, co jest standardem w układach sterowniczych. Obudowa wykonana z wysokiej jakości tworzywa zapewnia stopień ochrony IP30, co oznacza skuteczną barierę przed dostępem do części niebezpiecznych za pomocą narzędzi oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Konstrukcja została zoptymalizowana pod kątem minimalizacji strat jałowych oraz zapewnienia doskonałej izolacji galwanicznej między obwodami.

• Moc znamionowa: 100 VA zapewniająca wydajność w pracy ciągłej.
• Napięcia: 230V AC (wejście) / 24V AC (wyjście).
• Stopień ochrony: IP30 gwarantujący bezpieczeństwo użytkowania wewnątrz rozdzielnic.
• Obudowa: Wytrzymała konstrukcja zintegrowana z uchwytem montażowym.

Zgodność z Normami

Produkt został wykonany w oparciu o najwyższe standardy inżynieryjne i spełnia wymagania europejskich norm bezpieczeństwa dla transformatorów separacyjnych i bezpieczeństwa, takich jak EN 61558. Dzięki rygorystycznym testom jakościowym, transformator PSZ 100 gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na przebicia. Klasa izolacji zastosowana w tym modelu pozwala na bezpieczną eksploatację w szerokim zakresie temperatur otoczenia, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

Zastosowanie

Transformator PSZ 100 znajduje szerokie zastosowanie w sektorze elektro-technicznym i przemysłowym. Jest idealnym rozwiązaniem do zasilania obwodów sterowania w szafach rozdzielczych, systemów oświetlenia niskonapięciowego oraz układów automatyki budynkowej. Dzięki stabilnemu napięciu wyjściowemu 24V, urządzenie to doskonale współpracuje ze sterownikami PLC, czujnikami oraz elementami wykonawczymi, takimi jak elektrozawory czy przekaźniki. Możliwość montażu w obudowie z zabezpieczeniem sprawia, że jest to komponent chętnie wybierany przez prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego i pewnego montażu na standardowej szynie DIN TH-35 (35 mm), co znacząco skraca czas instalacji w nowoczesnych systemach modułowych. Podczas montażu należy zwrócić uwagę na zachowanie odpowiednich odstępów wentylacyjnych, aby umożliwić swobodne odprowadzanie ciepła generowanego podczas pracy pod obciążeniem. Przewody zasilające oraz wyjściowe należy podłączyć do zacisków śrubowych, dbając o to, aby przekrój znamionowy przewodów był dostosowany do płynącego prądu. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka oraz dokręcanie śrub z odpowiednim momentem, aby uniknąć zjawiska luzowania styków pod wpływem drgań.

FAQ

• Czy transformator PSZ 100 posiada zabezpieczenie przeciwzwarciowe? Urządzenie jest umieszczone w obudowie z zabezpieczeniem, jednak zawsze zaleca się stosowanie dodatkowych zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej zgodnie z dokumentacją techniczną.
• Czy mogę zamontować ten transformator w pionie? Tak, konstrukcja uchwytu na szynę TH-35 pozwala na montaż w dowolnej orientacji, jednak montaż pionowy jest najbardziej optymalny dla naturalnej konwekcji powietrza.
• Jaki jest stopień ochrony tego modelu? Model ten posiada stopień ochrony IP30, co dedykuje go do pracy wewnątrz pomieszczeń lub wewnątrz dodatkowych obudów i szaf sterowniczych.
