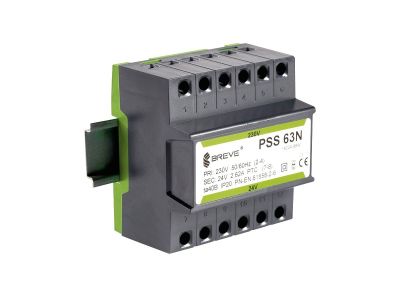

Transformator PSS 63VA 400/24V na TS35 IP30 | 16024-9972 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator jednofazowy PSS 63VA marki Breve-Tufvassons to zaawansowane rozwiązanie dedykowane do zasilania systemów automatyki i sterowania w profesjonalnych instalacjach elektroenergetycznych. Urządzenie charakteryzuje się mocą znamionową 63 VA, co pozwala na stabilną pracę komponentów o średnim poborze prądu. Napięcie pierwotne wynosi 400V AC, co czyni go idealnym do wpięcia w obwody międzyfazowe, natomiast napięcie wtórne 24V AC zapewnia bezpieczne zasilanie niskonapięciowe.

• Obudowa modułowa: Wykonana z wysokiej jakości tworzywa, przystosowana do montażu w rozdzielnicach modułowych.
• Stopień ochrony IP30: Zapewnia ochronę przed dostępem do części niebezpiecznych narzędziem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
• Zintegrowane zabezpieczenie: Transformator posiada wbudowane zabezpieczenie przeciwzwarciowe i przeciążeniowe, co znacząco podnosi bezpieczeństwo eksploatacji.
• Izolacja klasy II: Gwarantuje wysoki poziom bezpieczeństwa elektrycznego bez konieczności stosowania dodatkowych środków ochrony.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Transformator spełnia wymagania normy EN 61558-2-4 (dla transformatorów separacyjnych) oraz EN 61558-2-6 (dla transformatorów bezpieczeństwa). Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz zachowania najwyższych standardów jakościowych procesu produkcji.

Zastosowanie

Transformator PSS 63VA znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest separacja galwaniczna obwodów oraz obniżenie napięcia do poziomu bezpiecznego. Jest powszechnie wykorzystywany w:

• Układach sterowania szaf sterowniczych i rozdzielnic niskiego napięcia.
• Zasilaniu cewek styczników, przekaźników oraz lampek sygnalizacyjnych.
• Systemach automatyki budynkowej i przemysłowej wymagających napięcia 24V AC.
• Instalacjach oświetleniowych niskonapięciowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Transformator jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN TH-35 (TS35). Podczas instalacji należy zwrócić uwagę na:

• Wentylację: Należy zachować odpowiednie odstępy między sąsiednimi aparatami w celu zapewnienia optymalnego odprowadzania ciepła podczas pracy pod obciążeniem.
• Podłączenie przewodów: Zaciski śrubowe pozwalają na pewne mocowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach żył typu linka.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków.
• Pozycja pracy: Zalecana pozycja pionowa dla zapewnienia najlepszej konwekcji powietrza.

FAQ

• Czy transformator posiada zabezpieczenie termiczne? Tak, seria PSS jest wyposażona w zabezpieczenia chroniące uzwojenia przed skutkami przeciążeń i zwarć.
• Czy można go zamontować w zwykłej rozdzielnicy domowej? Tak, dzięki obudowie modułowej i montażowi na szynę TS35, pasuje on do standardowych rozdzielnic elektrycznych.
• Jakie jest napięcie wejściowe? Model ten jest przystosowany do napięcia wejściowego 400V AC, co pozwala na podłączenie go pod dwie fazy w sieci trójfazowej.
