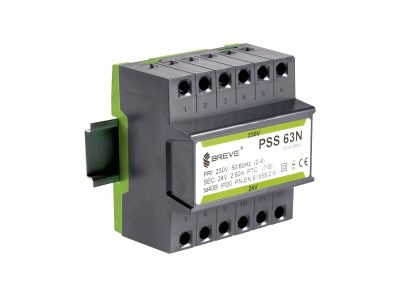

Transformator PSS 63N 230/24V | 16024-9890 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator PSS 63N 230/24V to profesjonalne urządzenie separacyjne marki Breve-Tufvassons, zaprojektowane z myślą o wymagających systemach automatyki i sterowania. Jako transformator jednofazowy, służy do obniżania napięcia sieciowego z poziomu 230V AC do bezpiecznego napięcia 24V AC. Urządzenie charakteryzuje się modułową obudową, która idealnie komponuje się z typową aparaturą modułową w rozdzielnicach. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej, co czyni go idealnym rozwiązaniem do montażu wewnątrz szaf sterowniczych. Wyposażenie w zintegrowane zabezpieczenie przeciwprzeciążeniowe i zwarciowe znacząco podnosi poziom bezpieczeństwa całej instalacji, chroniąc podłączone odbiorniki przed skutkami awarii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi transformatorów bezpieczeństwa i transformatorów separacyjnych. Spełnia wymagania normy EN 61558, co gwarantuje wysoką wytrzymałość dielektryczną oraz odpowiednią izolację między uzwojeniem pierwotnym a wtórnym. Posiada znak CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Wykonanie w II klasie izolacji eliminuje konieczność stosowania dodatkowego uziemienia ochronnego obudowy.

Zastosowanie

Transformator PSS 63N znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest niezastąpiony w zasilaniu obwodów sterowniczych, układów automatyki budynkowej (BMS) oraz systemów domofonowych i wideodomofonowych wymagających stabilnego napięcia 24V. Dzięki swojej konstrukcji, doskonale sprawdza się w zasilaniu elektrozaczepów, sterowników PLC oraz różnego rodzaju czujników i elementów wykonawczych w szafach rozdzielczych. Jego uniwersalność pozwala na wykorzystanie go wszędzie tam, gdzie wymagana jest separacja galwaniczna obwodów i obniżenie napięcia do poziomu bezpiecznego (SELV).

Wskazówki Montażowe

Montaż urządzenia jest niezwykle prosty i szybki dzięki przystosowaniu do standardowej szyny DIN TH-35 (35 mm). Podczas instalacji należy zwrócić uwagę na zachowanie odpowiedniej przestrzeni wokół transformatora, aby umożliwić swobodną konwekcję powietrza i efektywne odprowadzanie ciepła generowanego podczas pracy pod obciążeniem. Przewody zasilające oraz odbiorcze należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Zaleca się, aby montaż był przeprowadzany przez wykwalifikowanego elektryka z zachowaniem wszelkich zasad bezpieczeństwa i przy odłączonym napięciu zasilania.

FAQ

• Czy transformator PSS 63N można montować na zewnątrz? Urządzenie posiada stopień ochrony IP30, co oznacza, że jest przeznaczone do pracy wewnątrz budynków lub w dodatkowych obudowach o wyższym stopniu szczelności, chroniących przed wilgocią.
• Czy urządzenie posiada zabezpieczenie termiczne? Tak, seria PSS jest wyposażona w zabezpieczenia chroniące uzwojenia przed nadmiernym wzrostem temperatury i skutkami zwarć.
• Na jaką szynę pasuje ten model? Transformator jest w pełni kompatybilny ze standardową szyną montażową TH-35, co pozwala na jego łatwą integrację w większości nowoczesnych rozdzielnic modułowych.
