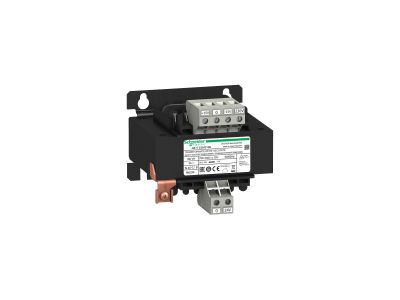

Transformator napięcia 24V 160VA Phaseo ABT7 | ABT7ESM016B Schneider Electric

Opis i Kluczowe Cechy

Transformator napięcia Schneider Electric z serii Phaseo Economic, o numerze katalogowym ABT7ESM016B, to wysokiej klasy komponent przeznaczony do separacji obwodów oraz obniżania napięcia w systemach automatyki przemysłowej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 160 VA, co pozwala na zasilanie rozbudowanych układów sterowania, cewek styczników oraz sygnalizacji świetlnej. Transformator został zaprojektowany do pracy z napięciem wejściowym 230 V AC, oferując elastyczność podłączenia zarówno w układzie jednofazowym (zaciski N-L1), jak i faza-faza (zaciski L1-L2). Pojedyncze uzwojenie wtórne dostarcza stabilne napięcie wyjściowe 24 V AC, kluczowe dla bezpieczeństwa i niezawodności aparatury modułowej.

• Wysoka wydajność: Moc 160 VA gwarantuje odpowiedni zapas energii dla odbiorników o charakterystyce indukcyjnej.
• Uniwersalne zasilanie: Możliwość podłączenia pod 230 V AC w różnych konfiguracjach sieciowych.
• Solidna konstrukcja: Brak pokrywy ochronnej sprzyja lepszemu odprowadzaniu ciepła wewnątrz szaf sterowniczych.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w temperaturze otoczenia od -20°C do +40°C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa elektrycznego, co jest znakiem rozpoznawczym marki Schneider Electric. Transformatory serii Phaseo spełniają wymagania norm dotyczących transformatorów separacyjnych i bezpieczeństwa, co pozwala na ich stosowanie w instalacjach wymagających wysokiego stopnia niezawodności. Urządzenie posiada certyfikację umożliwiającą bezpieczną eksploatację w środowiskach przemysłowych, minimalizując ryzyko zakłóceń elektromagnetycznych oraz zapewniając odpowiednią izolację galwaniczną między obwodem pierwotnym a wtórnym.

Zastosowanie

Transformator ABT7ESM016B znajduje szerokie zastosowanie w sektorze elektro-technicznym i automatyce. Jest idealnym rozwiązaniem do:

• Zasilania obwodów sterowniczych w szafach rozdzielczych.
• Separacji galwanicznej wrażliwych komponentów elektronicznych od sieci zasilającej.
• Obsługi systemów oświetlenia awaryjnego i sygnalizacyjnego pracującego na napięciu bezpiecznym 24 V.
• Zasilania elektrozaworów, przekaźników oraz innych elementów wykonawczych w liniach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji transformatora należy zwrócić szczególną uwagę na odpowiedni dobór przekrojów przewodów, aby zminimalizować spadki napięcia. Montaż powinien odbywać się w miejscu zapewniającym swobodną konwekcję powietrza, ze względu na brak wymuszonego chłodzenia. Zaciski śrubowe L1-L2 oraz N-L1 wymagają dokręcenia z odpowiednim momentem, co zapobiega przegrzewaniu się styków przy pełnym obciążeniu 160 VA. Przed uruchomieniem należy zweryfikować poprawność napięcia wejściowego oraz upewnić się, że suma mocy odbiorników nie przekracza mocy znamionowej urządzenia.

FAQ

• Czy transformator posiada zabezpieczenie przeciwzwarciowe? Urządzenie wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych (bezpieczników lub wyłączników nadprądowych) dobranych do prądu znamionowego uzwojenia pierwotnego i wtórnego.
• Czy można go montować na szynie DIN? Standardowo transformatory tej mocy montowane są do płyty montażowej za pomocą śrub, co zapewnia stabilność mechaniczną przy ich masie.
• Jakie jest napięcie wyjściowe? Transformator dostarcza napięcie przemienne (AC) o wartości 24 V.
