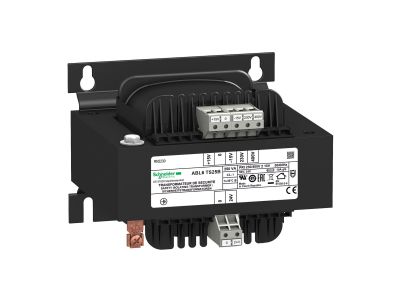

Transformator napięcia 1x24V 250VA Phaseo ABT7 | ABL6TS25B Schneider Electric

Opis i Kluczowe Cechy

Transformator napięcia Schneider Electric z serii Phaseo Optimum, model ABT7 (SKU: ABL6TS25B), to wysokiej klasy komponent elektroenergetyczny zaprojektowany z myślą o niezawodnym zasilaniu obwodów sterowania i automatyki. Urządzenie charakteryzuje się mocą znamionową wynoszącą 250 VA, co pozwala na stabilną pracę systemów o średnim zapotrzebowaniu na energię. Kluczową zaletą tego modelu jest jego uniwersalność po stronie pierwotnej – transformator umożliwia podłączenie pod napięcie 230 V AC (jednofazowe, zaciski N-L1) lub 400 V AC (faza do fazy, zaciski L1-L2), co znacząco ułatwia projektowanie szaf sterowniczych bez konieczności magazynowania wielu wariantów urządzeń.

• Moc znamionowa: 250 VA zapewnia odpowiedni zapas mocy dla cewek styczników, przekaźników oraz systemów sygnalizacji.
• Napięcie wtórne: Pojedyncze uzwojenie generujące bezpieczne napięcie 24 V AC.
• Szeroki zakres temperatur: Urządzenie przystosowane jest do pracy w temperaturze otoczenia od -20°C do +50°C, co gwarantuje stabilność parametrów w trudnych warunkach przemysłowych.
• Konstrukcja Phaseo Optimum: Zoptymalizowana pod kątem minimalizacji strat jałowych i wysokiej sprawności energetycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Transformator spełnia wymagania dotyczące izolacji galwanicznej między obwodem pierwotnym a wtórnym, co jest kluczowe dla ochrony urządzeń końcowych oraz personelu obsługującego instalację. Brak pokrywy ochronnej w standardzie pozwala na lepszą cyrkulację powietrza i odprowadzanie ciepła wewnątrz obudów o odpowiednim stopniu ochrony IP.

Zastosowanie

Transformator ABL6TS25B znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest idealnym rozwiązaniem do:

• Zasilania obwodów sterowniczych w szafach rozdzielczych.
• Separacji galwanicznej obwodów pomiarowych i wykonawczych.
• Systemów automatyki budynkowej wymagających stabilnego napięcia 24 V AC.
• Maszyn przemysłowych, gdzie wymagane jest obniżenie napięcia sieciowego (230V lub 400V) do poziomu bezpiecznego dla układów sterowania.

Wskazówki Montażowe

Podczas instalacji transformatora Phaseo ABT7 należy zwrócić szczególną uwagę na prawidłowe podłączenie zacisków wejściowych w zależności od dostępnego napięcia zasilającego (230V lub 400V). Montaż powinien odbywać się w pozycji pionowej, aby zapewnić optymalną konwekcję naturalną. Należy zachować odpowiednie odstępy od innych komponentów generujących ciepło. Przewody powinny być zakończone tulejkami izolowanymi, a moment dokręcania śrub zaciskowych musi być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 250 VA.

FAQ

• Czy transformator posiada zabezpieczenie przeciwzwarciowe? Urządzenie wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych (bezpieczników lub wyłączników nadmiarowo-prądowych) dobranych do prądu znamionowego po stronie pierwotnej i wtórnej.
• Czy mogę zasilić transformator napięciem międzyfazowym 400V? Tak, model ten posiada dedykowane zaciski L1-L2 do pracy pod napięciem 400 V AC.
• Jaki jest stopień ochrony tego urządzenia? Transformator jest przeznaczony do montażu wewnątrz obudów lub szaf sterowniczych, które zapewniają wymagany stopień ochrony IP dla danego środowiska pracy.
