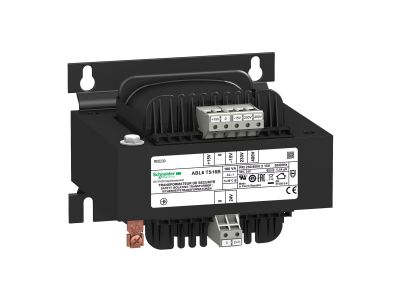

Transformator napięcia 1x24V 160VA Phaseo ABT7 | ABL6TS16B Schneider Electric

Opis i Kluczowe Cechy

Transformator napięcia Schneider Electric z serii Phaseo Optimum, model ABT7 (SKU: ABL6TS16B), to wysokiej klasy komponent elektroenergetyczny zaprojektowany z myślą o niezawodnym zasilaniu obwodów sterowania i automatyki. Urządzenie charakteryzuje się mocą znamionową wynoszącą 160 VA, co pozwala na stabilną pracę wielu odbiorników jednocześnie. Kluczową zaletą tego modelu jest jego uniwersalność po stronie pierwotnej – transformator umożliwia podłączenie pod napięcie 230 V AC (jednofazowe, zaciski N-L1) lub 400 V AC (faza do fazy, zaciski L1-L2), co znacząco ułatwia projektowanie szaf sterowniczych i redukuje konieczność utrzymywania wielu indeksów magazynowych.

• Moc znamionowa: 160 VA gwarantująca wydajność w wymagających aplikacjach przemysłowych.
• Napięcie wtórne: Pojedyncze uzwojenie generujące stabilne 24 V AC.
• Szeroki zakres temperatur: Urządzenie przystosowane do pracy w temperaturze otoczenia od -20°C do +50°C.
• Kompaktowa konstrukcja: Brak pokrywy ochronnej ułatwia chłodzenie konwekcyjne wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są wymagane w nowoczesnym przemyśle. Schneider Electric jako lider branży zapewnia, że transformatory serii Phaseo spełniają normy dotyczące izolacji oraz bezpieczeństwa transformatorów separacyjnych i bezpieczeństwa. Dzięki temu użytkownik ma pewność, że system zasilania jest odporny na przebicia i zapewnia odpowiedni poziom separacji galwanicznej między obwodem pierwotnym a wtórnym.

Zastosowanie

Transformator ABL6TS16B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn oraz systemach automatyki budynkowej. Jest idealnym rozwiązaniem do zasilania cewek styczników, przekaźników pomocniczych, lampek sygnalizacyjnych oraz innych komponentów pracujących na bezpiecznym napięciu 24 V AC. Dzięki możliwości zasilania z dwóch różnych poziomów napięcia wejściowego (230V lub 400V), jest to komponent niezwykle elastyczny, sprawdzający się zarówno w mniejszych rozdzielnicach, jak i rozbudowanych systemach przemysłowych.

Wskazówki Montażowe

Podczas instalacji transformatora należy zwrócić szczególną uwagę na prawidłowe podłączenie zacisków wejściowych zgodnie ze schematem (N-L1 dla 230V lub L1-L2 dla 400V). Zaleca się montaż w pozycji pionowej, aby zapewnić optymalną cyrkulację powietrza i odprowadzanie ciepła, co jest kluczowe dla zachowania deklarowanej mocy 160 VA. Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia. Przewody powinny być zakończone tulejkami izolowanymi, a moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta, aby uniknąć przegrzewania się styków.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Model ten wymaga zastosowania zewnętrznych zabezpieczeń (bezpieczników lub wyłączników nadprądowych) dobranych do parametrów obciążenia.
• Czy mogę zasilić ten transformator napięciem 400V? Tak, urządzenie posiada dedykowane zaciski L1-L2 przystosowane do napięcia międzyfazowego 400 V AC.
• Jaka jest dopuszczalna temperatura pracy? Transformator może bezpiecznie pracować w otoczeniu, w którym temperatura mieści się w zakresie od -20°C do +50°C.
